КЛЮЧЕВЫЕ ОСОБЕННОСТИ:
- Многофункциональный и масштабируемый дизайн на базе универсальной измерительной платформы
- Измерение обратных потерь без использования мандрели, время тестирования на двух длинах волн менее 1 сек
- Измерение обратных потерь от -75 дБ (для одномодового волокна)
- Минимальная длина измеряемого волокна 0,7 м
- Измерение уровня оптического сигнала от -70 дБм

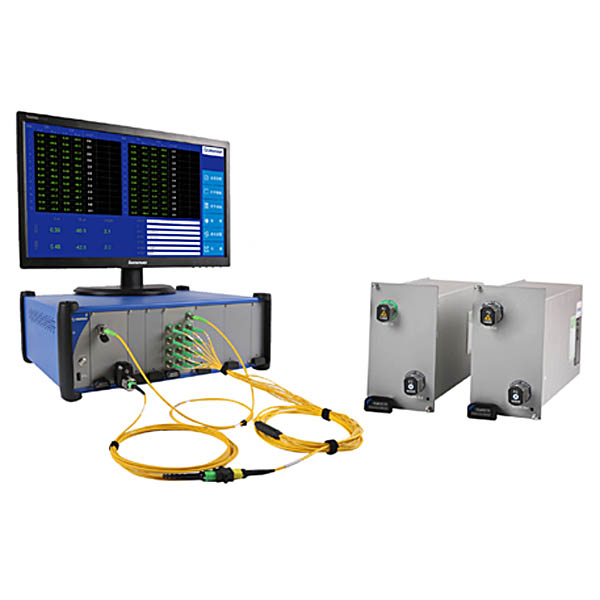

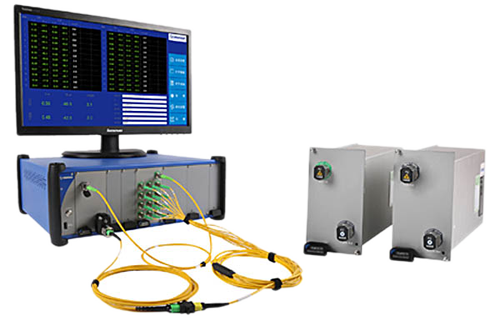

Модульный многоволоконный измеритель прямых и обратных потерь (IRL) Dimension RLM
ИНФОРМАЦИЯ О ПРОДУКТЕ
Измеритель прямых и обратных потерь Dimension объединяет в себе стабильный лазерный источник излучения и высокоточный измеритель оптической мощности для тестирования обратных потерь без использования мандрели и высокоскоростного тестирования вносимых потерь. Время измерения потерь на одной длине волны составляет менее 0,5 секунды, при этом минимальное значение потерь на обратное отражение: -75 дБ.
Измерение производится на шести длинах волн для одномодового и многомодового режима (многомодовый: 850 нм, 1300 нм, одномодовый: 1310 нм, 1490 нм, 1550 нм, 1625 нм). Оптимизированная интегрирующая сфера может измерять потери на оптических кабелях, оконцованных многоволоконными коннекторами MTP/MPO, а также, коннекторами LC-duplex. Функция быстрого и точного измерения RLM делает его идеальным инструментом для повышения эффективности производства и контроля качества.
МНОГОФУНКЦИОНАЛЬНЫЙ И МАСШТАБИРУЕМЫЙ ДИЗАЙН НА БАЗЕ ПЛАТФОРМЫ
Универсальная оптическая измерительная платформа OMEGA с 11 слотами представляет собой комплексное решение для оптического тестирования, совместимое с широким спектром функциональных тестовых модулей, таких как тестовый модуль IRL/RLM. Возможность горячей замены, программируемость и масштабируемость, простота в обслуживании и управлении сочетаются с низкой общей стоимостью решения.
Пользователи могут заменять, совмещать и дополнять различные функциональные модули, такие как оптические переключатели, источники излучения, перестраиваемые оптические аттенюаторы, тестеры BER и высокоскоростные измерители оптической мощности, чтобы обеспечить комплексное тестирование характеристик оптических устройств и других изделий.

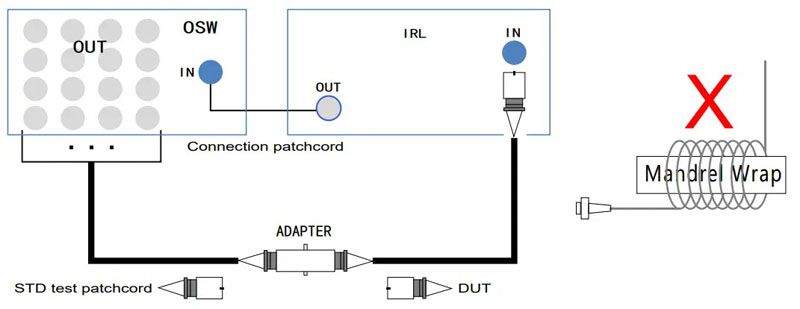

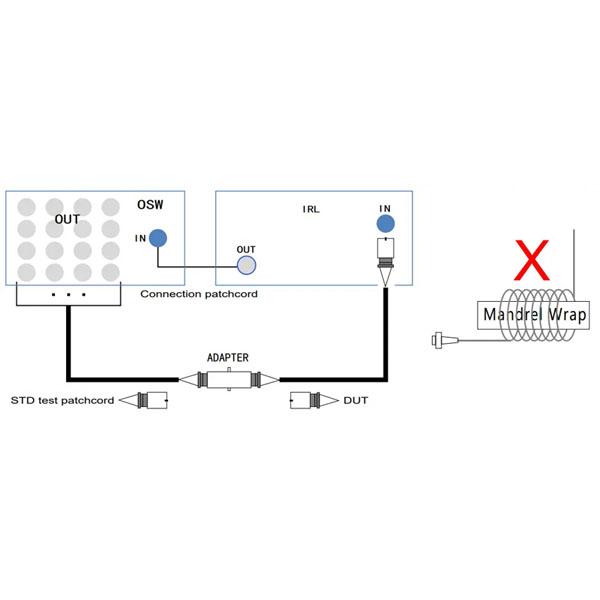

ИЗМЕРЕНИЕ ОБРАТНЫХ ПОТЕРЬ БЕЗ ИСПОЛЬЗОВАНИЯ МАНДРЕЛИ, ВРЕМЯ ТЕСТИРОВАНИЯ НА ДВУХ ДЛИНАХ ВОЛН МЕНЕЕ 12 СЕК ДЛЯ MPO 12
Основанное на принципе оптической рефлектометрии, измерение обратных потерь выполняется без намотки тестируемого образца на мандрель. Встроенный модуль тестирования может одновременно выполнять тестирование вносимых и обратных потерь. Благодаря использованию специальной высокоскоростную схемы и оптимизации алгоритма измерений, скорость теста на двух длинах волн составляет менее 12 секунд для коннекторов MPO12.
МИНИМАЛЬНЫЙ ОБНАРУЖИВАЕМЫЙ УРОВЕНЬ ОБРАТНЫХ ПОТЕРЬ ОТ -75 ДБ (ДЛЯ ОДНОМОДОВОГО ВОЛОКНА), МИНИМАЛЬНАЯ ДЛИНА ИЗМЕРЯЕМОГО ВОЛОКНА 0,7 М
С помощью самостоятельно разработанной высокочувствительной схемы измерений и оптимизированного программного алгоритма, RL может достичь уровня обнаружения обратных потерь от -75 дБ (для одномодового волокна), что превосходит требования всех современных стандартов для одномодовых оптических патчкордов, оконцованных коннекторами с угловой полировкой.

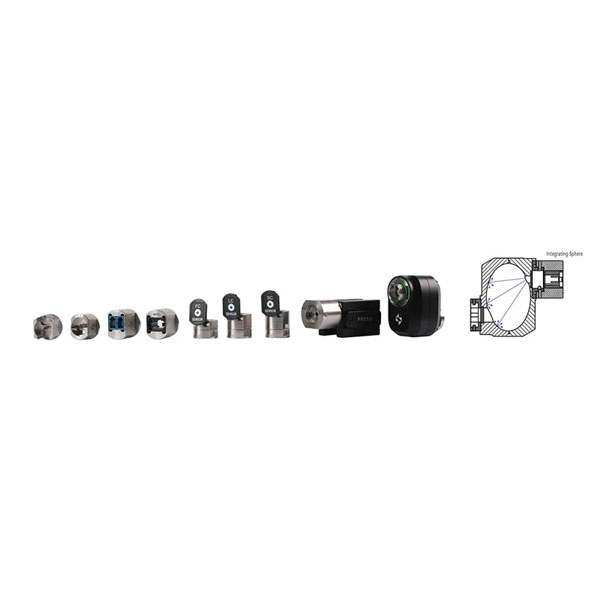

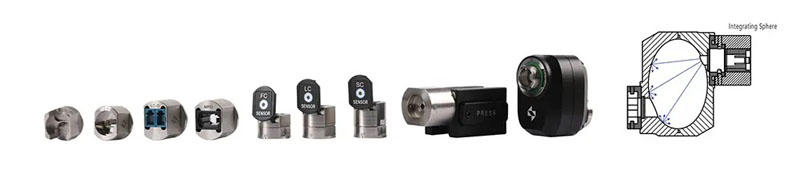

БОЛЬШОЙ ВЫБОР ВЗАИМОЗАМЕНЯЕМЫХ И НАДЕЖНЫХ АДАПТЕРОВ
Чтобы удовлетворить потребности клиентов, Dimension разработала серию взаимозаменяемых и надежных адаптеров, простых и удобных в использовании. Оптимизированная интегрирующая сфера, совместимая с адаптерами MPO и LC-duplex, избавляет от необходимости многократного переключения коннекторов в ходе одного измерения.
ПРОСТОЙ И ПОНЯТНЫЙ ИНТЕРФЕЙС ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Основанный на многолетних отзывах клиентов, оптимизированный пользовательский интерфейс программного обеспечения является простым и интуитивно-понятным для пользователя. Оператор может настраивать отчет о проведенных измерениях, автоматически сохранять, загружать данные тестов и отправлять отчеты на сервер.
| Характеристики измерителя IRL | |||
| Базовая модель прибора | RLM1112A-1FA | RLMS5156A-1FP | |
| Источник излучения | Тип волокна | SM 9/125 | MM 50/125 или 62.5/125 |
| Длина волна | 1310/1490/1550/1625 нм | 850/1300 нм | |
| Тип источника | Лазерный диод | LED/лазерный диод | |
| Соответствие стандартам МЭК | IEC-61280-4-1 | ||
| Измерение вносимых потерь | Погрешность измерения вносимых потерь | 0 – 1 дБ: ±0.03 дБ 1 – 5 дБ: ±0.1 дБ >5 дБ: ±0.2 дБ |
0 – 1 дБ: ±0.05 дБ 1 – 5 дБ: ±0.1 дБ >5 дБ: ±0.2 дБ |
| Повторяемость | ±0,02 дБ Тип (1 х 24 OSW) | ||
| Измерение обратных потерь | Диапазон измерения обратных потерь | -30 – -80 дБ | -15 – -55 дБ |
| Погрешность измерения обратных потерь | -30 – -65 дБ: ±1.0 дБ -65 – -75 дБ: ±2.0 дБ |
-15 – -50 дБ: ±1.0 дБ -50 – -55 дБ: ±2.0 дБ |
|
| Прочие параметры | Длина волокна | При измерении обратных потерь >50 дБ: 0,7 м При измерении обратных потерь <50 дБ: 1,7 м |
|
| Время теста | <12c (Быстрый режим для SM MPO 12 <10 c, MM MPO <12c) | ||
| Отображаемое разрешение | 0.01 дБ | ||
| Входное питание | AC 90 ~ 260В / 50 Гц | ||
| Время прогрева | 20 минут (если температура хранения существенно отличается от температуры работы – 60 мин) | ||
| Период калибровки | 2 года | ||
| Рабочая температура | +10°С – +40°С | ||
| Температура хранения | -40°С – +70°С | ||
| Габариты | ALPHA платформа: 359 х 274 х 115 мм OMEGA платформа: 462 х 374 х 171 мм Модуль: 285 х 133 х 71 мм |
||

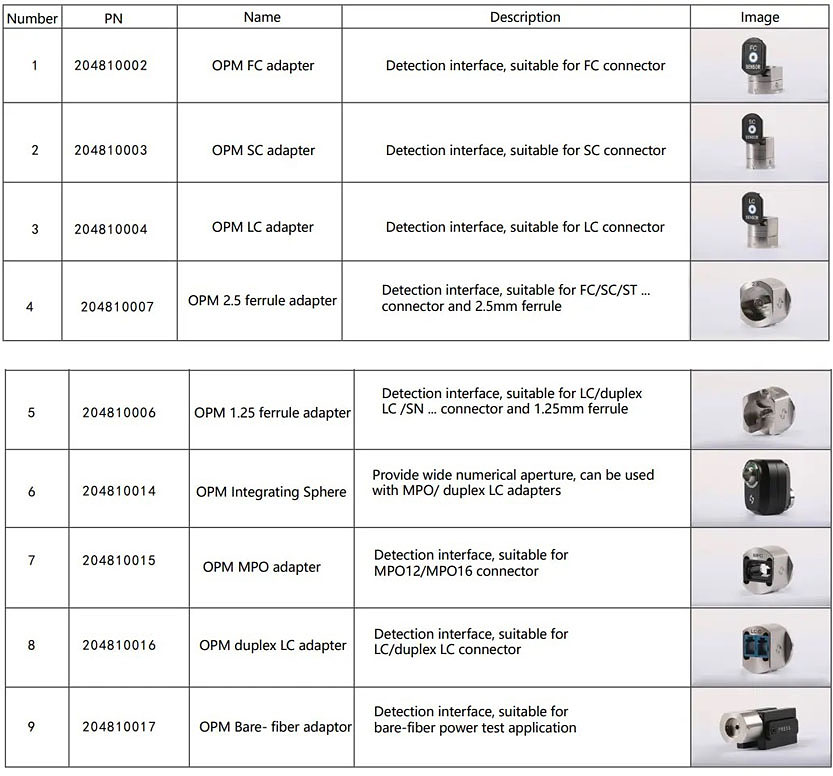

АДАПТЕРЫ ДЛЯ ИЗМЕРИТЕЛЯ ПРЯМЫХ И ОБРАТНЫХ ПОТЕРЬ

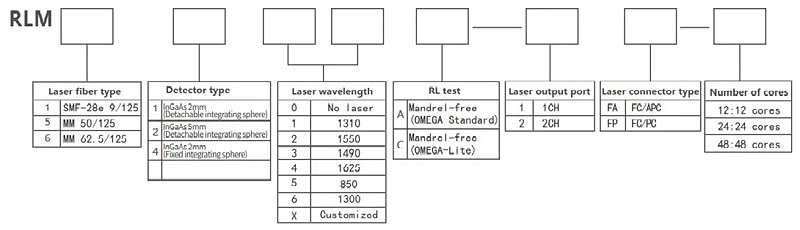

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
Например, RLM1112A-1FA: тестовый модуль IRL, SM 9/125, детектор InGaAs 2 мм, 1310/1550, без использования мандрели, 1 канал, коннектор FC/APC.
Примечание. Варианты исполнения измерителя RLM A и C поддерживают две длины волны источника оптического излучения. В этом случае две длины волны лазера обозначаются двузначным кодом. Вариант B поддерживает четыре длины волны для одномодового волокна.
-
