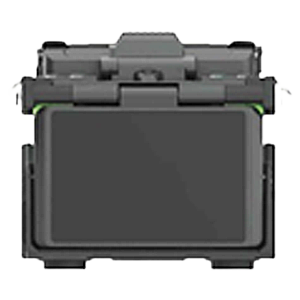

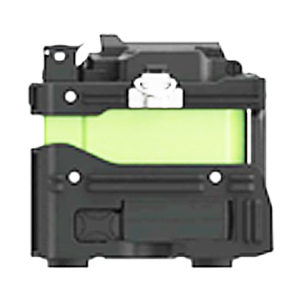

KIWI-MAX-100 – сварочный аппарат нового поколения в линейке KIWI. Новый аппарат KIWI-MAX-100 оснащен большим сенсорным экраном. KIWI-MAX-100 использует технологию выравнивания по оболочке и предназначен, в первую очередь, для работы на сетях FTTH.
Универсальные прижимы волокна позволяют работать с патчкордами диаметром до 3мм, а также с плоским дроп-кабелем. В комплекте поставке представлен держатель для коннекторов типа Splice-On.
ДОКУМЕНТАЦИЯ
Оптический сварочный аппарат KIWI-MAX-100
| Технические характеристики | |
| Модель | KIWI-MAX-100 |
| Габариты: | 134*144*132мм |
| Вес | 1.70кг (с батареей) |
| Количество свариваемых ОВ | 1 |
| Совместимые типы ОВ | SM (ITU-T G652& G657) / MM (ITU-T G651) / DS (ITU-TG G653) / NZDS (ITU-T G655) |
| Диаметр внешней оболочки ОВ | 0.2mm ~ 3.0mm / Indoor Cable |
| Диаметр ОВ | 0.125mm-0.150mm |
| Длина скола | 5-16mm |
| Количество программ | До 128 программ, 9 предустановленных программ |
| Способ выравнивания волокон | Active V-groove (активные V-канавки) |
| Количество моторов | 4 |
| Количество режимов термоусадки | До 32 режимов, 5 предустановленных режимов |
| Средние потери на сварном соединении | SM (0.03дБ) | MM (0.01дБ) | DS (0.05дБ) | NZDS (0.05дБ) | G657 (0.03дБ) |
| Возвратные потери | > 60 дБ |
| Время сварки | 7с (быстрый режим) , 9с (стандартный режим) |
| Подсветка | 2 LED-светодиода |
| Оценка потерь на соединении | Да |
| Допустимые размеры КДЗС | 20mm -60mm |
| Время термоусадки | 15с (Стандартный режим, КДЗС 45mm, 60mm) |
| Кол-во результатов сварок в памяти | до 10000 записей |
| Тест на растяжение | 1.96~2.25Н |
| Условия эксплуатации | Высота 0-5000м, температура -20~60°c,относительная влажность 0~95%,ветер до 15м/с |
| Условия хранения | Температура -20~60° (для батареи -20~30°с) ,относительная влажность 0~95% |
| Просмотр сварного соединения | 2 камеры, 4.3” дисплей LCD |
| Увеличение | 300x, 3 режима отображения |
| Источник питания | AC100-240В или DC12.6В-1.8A |
| Емкость батареи | 140 циклов сварка/термоусадка (стандартный режим)/200 циклов (режим энергосбережения) (3,800мAч) |
| Управление аппаратом | Тачскрин или функциональные клавиши |
| Автоматическая калибровка | Автоматическая калибровка дуги в зависимости от влажности и температуры |
| Ресурс электродов | > 5,500 сварок |
| Интерфейс передачи данных | MINI USB |
| Комплектация | |
| Сварочный аппарат | 1 шт. |
| Зажим для ОВ | 1 пара |
| Скалыватель | 1 шт. |
| Запасные электроды | 1 шт. |
| Батарея | 1 шт. |
| Шнур питания | 1 шт. |
| AC/DC адаптер питания | 1 шт. |
| Кейс для переноски | 1 шт. |
| Держатель для коннекторов (SOC) | 1 шт. |
| Крышка для печки (SOC) cover | 1 шт. |
-
