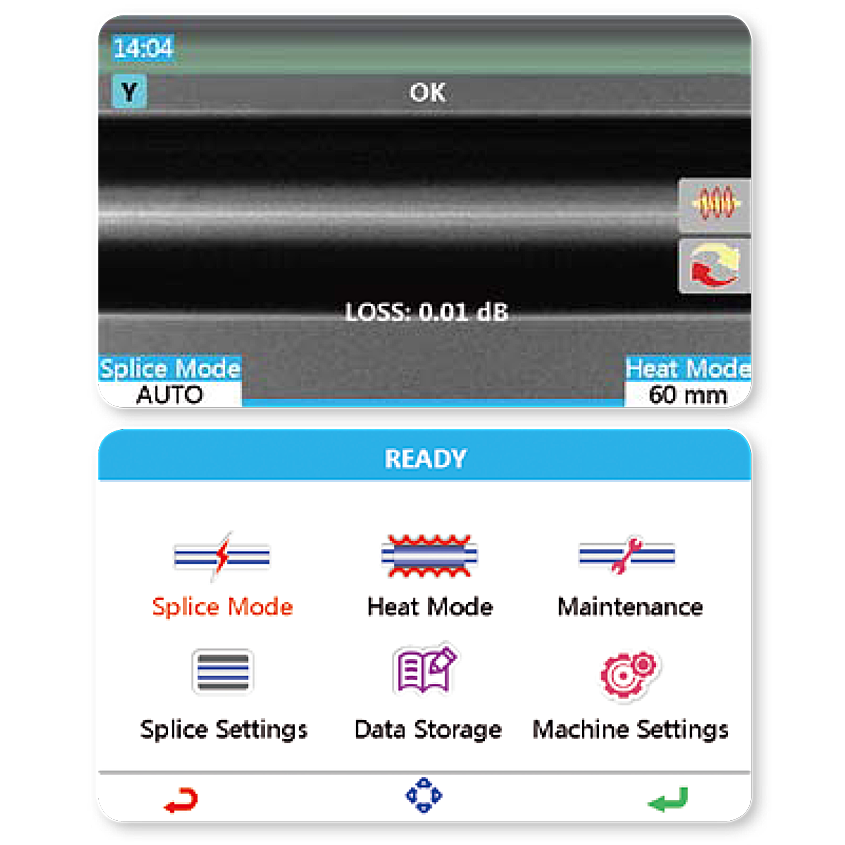

Оптический сварочный аппарат ShinewayTech® OFS-95S создан с использованием самых современных технологий. Аппарат оснащен 5-дюймовым сенсорным экраном и двумя CMOS камерами, обеспечивающими четкое отображение свариваемых волокон в двух плоскостях. Аппарат совместим со всеми самыми распространенными типами оптических волокон (SM/MM/DS/NZDS/CSF) и укомплектован универсальными зажимами волокна типа 4-в-1. Также в комплект входит адаптер для работы с коннекторами типа Splice-On. Аппарат оптимизирован для сварки гомогенных G.654-G.654 и гетерогенных G.652-G.654 волокон.

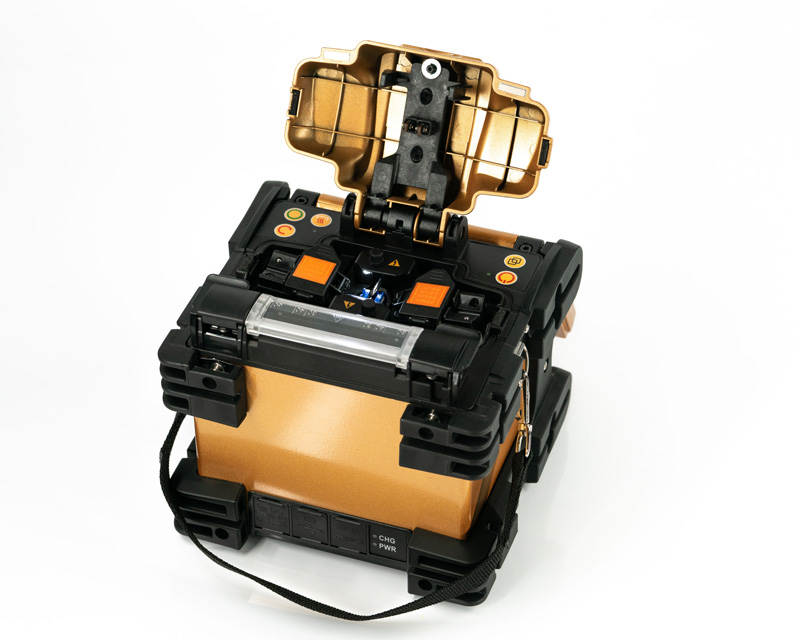

OFS-95S имеет небольшой вес и компактные габариты, и может применяться для работы с волокном в любой области телекоммуникаций. 6-моторная компоновка обеспечивает точное сведение волокон по сердцевине и делает возможным использование аппарата как на магистралях, так и в сетях FTTH.

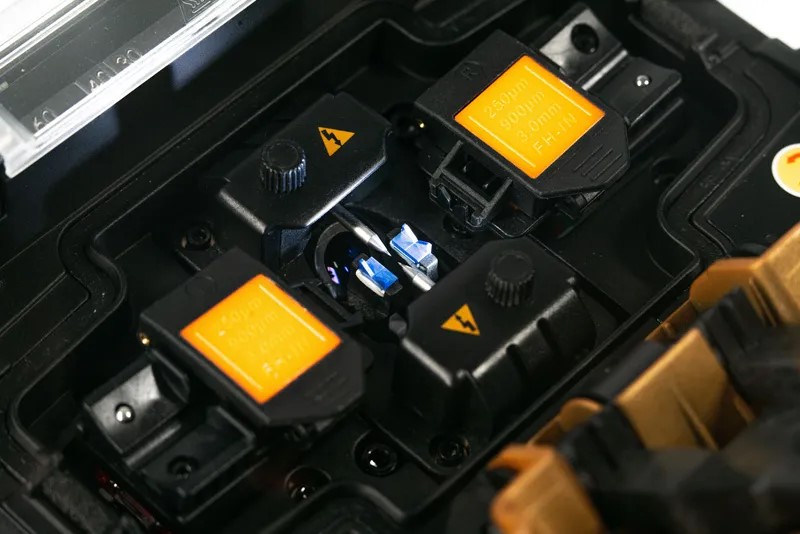

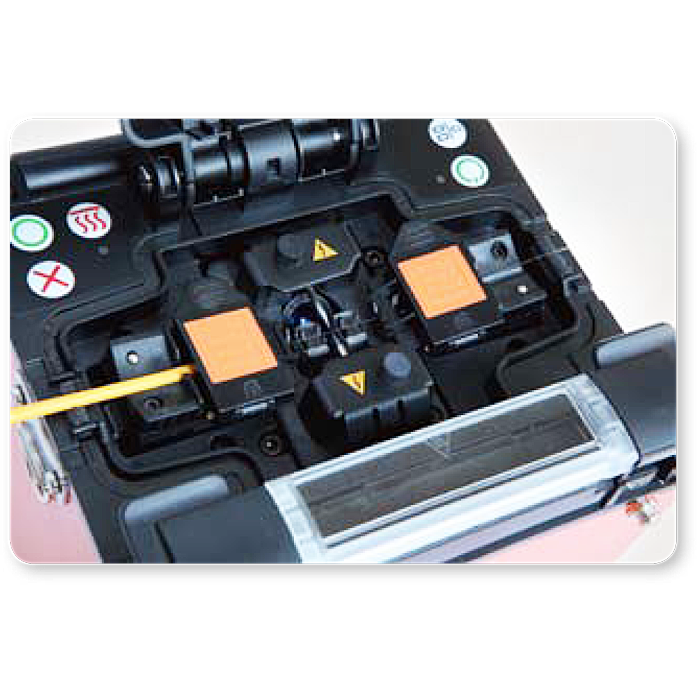

Универсальные зажимы волокна OFS-95S типа 4-в-1 позволяют комфортно работать с волокном во внешней оболочке 250 и 900мкм, патчкордами диаметром 3мм, а также, с плоским дроп-кабелем FTTH 2 x 3 мм.
Оптический сварочный аппарат ShinewayTech® OFS-95S
| Технические характеристики | |
| Модель | OFS-95S |
| Экран | 5” сенсорный LCD, X/Y, X+Y, с функцией автоповорота |
| Габариты | 125×125×135мм (ДхШжВ) (без защитного бампера) |
| Вес | 1.8кг |
| Выравнивание | По сердцевине |
| Тип волокна | SMF (ITU-T G.652), MMF (ITU-T G.651), DSF (ITU-T G.653), NZDSF (ITU-T G.655), CSF (ITU-T G.654) |
| Материал волокна | SiO2 |
| Количество волокон | 1 |
| Диаметр волокна | 80~150мкм |
| Диаметр оболочки | 100~1000мкм |
| Длина скола | 8~16мм (Для диаметра оболочки: 0~250мкм); 16 (Для диаметра оболочки: 250~1000мкм) |
| Длина КДЗС | ≤60мм |
| Режимы сварки | 60 режимов |
| Оценка потерь на соединении | Да |
| Проверка волокна | Угол скола / положение оси / потери / выравнивание / фокус и т.д.. |
| Память | 5,000 результатов /100 изображений |
| Тест на растяжение | 2Н |
| Ресурс электродов | 5000 сварок |
| Подсветка V-канавок | Белый LED-светодиод |
| Потери (типовое значение) | SMF/BIF≤0.02дБ / MMF≤0.01дБ / DSF/NZDSF/EDF≤0.04дБ |
| Потери на отражение | >60дБ |
| Время сварки | ≤≤9 секунд |
| Время загрузки | 5 секунд |
| Нагреватель | Автоматический режим (25 секунд) / 20 ручных режимов (0~240с) |
| Батарея | 200+ циклов (сварка+термоусадка) |
| Количество моторов | 6 |
| Энергосбережение | Автоматическое отключение экрана / аппарата (настраиваемое) |
| Тип и емкость батареи | Литиевая батарея 4400мАч |
| Интерфейс для подключения к ПК | USB |
| Условия эксплуатации и хранения | -25°C~+50°C / -40°C~+70°C (Эксплуатация / Хранение), Влажность: 0~95%(Без конденсации) Высота: 0~5000м, Скорость ветра≤15м/с |
*Характеристики могут быть изменены производителем без уведомления

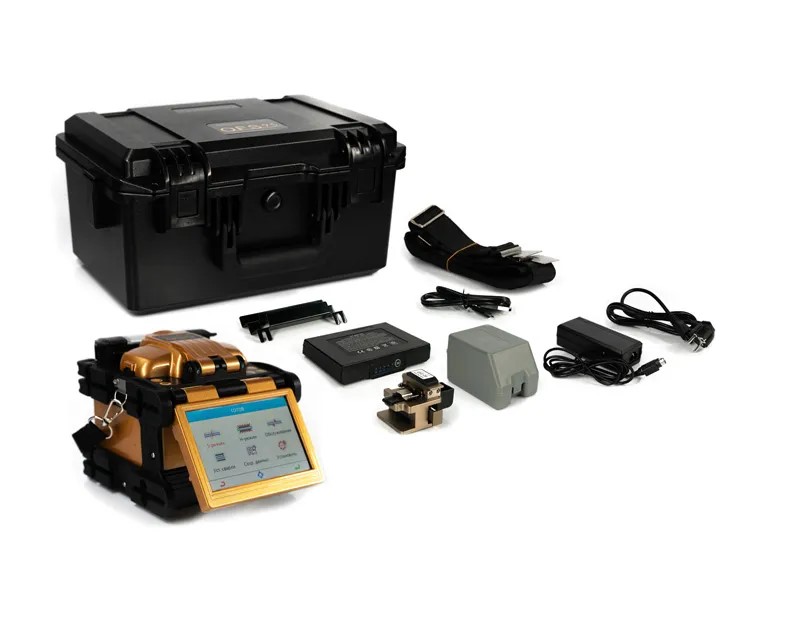

Стандартная комплектация
Сварочный аппарат, Скалыватель, Батарея, Лоток для КДЗС, Универсальные зажимы 4-в-1 (1 пара), кабель USB, Адаптер питания, кейс для транспортировки, Сертификат калибровки, Руководство по эксплуатации
Дополнительные аксессуары (заказываются отдельно)
Адаптер для коннекторов SOC (Splice-On), Запасные электроды (1 пара), Очиститель электродов, Нож для скалывателя, Стриппер для оптического волокна, Термостриппер, Ножницы для кевлара, Дозатор для спирта, Зарядное устройство от автомобильной сети, ватные палочки и т.д.
-

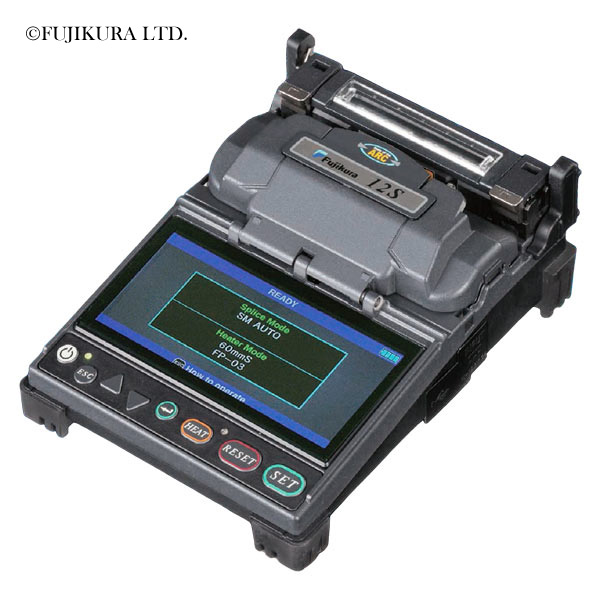

Fujikura FSM-12S KIT-A
