Аппарат 80S был разработан компанией Fujikura в 2013 году и до 2017 года считался топовым аппаратом для сварки ОВ. В начале 2017 ему на смену был выпущен усовершенствованный аппарат 80S+, сохранивший все инновационные наработки от 80S.
В настоящее время сварочный аппарат Fujikura 80S СНЯТ С ПРОИЗВОДСТВА!
Современным аналогом Fujikura 80S является Fujikura 80S+/70S+
На сегодняшний день этот аппарат является наиболее совершенным аппаратом на рынке, превосходящим аналоги по качеству сращивания оптоволокна, удобству эксплуатации, степени защиты, быстродействию, размерам и весу.
Основные особенности Fujikura 80S (в сравнении с FSM-60S):
- Новая Li-Ion батарея теперь позволяет совершать до 200 циклов сварки-термоусадки
- Большая скорость сварки волокна (7с для одномодового волокна)
- Большая скорость термоусадки (14с для КДЗС 60мм)
- Увеличенное время жизни электродов – до 3000 сварок
- Сварка при длине скола всего 5мм для использования с любыми сварными коннекторами либо для использования микро-КДЗС (20мм, 30мм)
- Система обзора без зеркал
- Автоматическое закрывание ветрозащитной крышки при загрузке волокон и открывание по окончанию сварки
- Автоматическое закрывание-открывание крышки печки при загрузке КДЗС и открывание при завершении процесса термоусадки
- Широкий спектр держателей кабеля, включая держатели для дроп-кабеля “бабочка”
Аппарат рассчитан на работу в самых жестких условиях эксплуатации, имеет высокую защиту от пыли и влаги, не боится ударов и падений, обеспечивает работу в диапазоне температур от -10°С до +50°С. Аппарат отлично показал себя в тестах при падениях из шести различных положений с высоты 75 сантиметров.
Благодаря быстродействию Fujikura 80S, при его использовании отпадает необходимость в использовании дополнительной печки для термоусадки КДЗС, которая применяется в более старых сварочных аппаратах. При этом для специальных работ в лабораторных и производственных условиях предусмотрено подключение к сварочному аппарату второй печки или термостриппера. Сварочный аппарат 80Sрусифицирован и поставляется с руководством пользователя на русском языке.
| Технические характеристики | |
| Типы свариваемых волокон | Одиночные кварцевые оптические волокна: одномодовые (SM, G.652/657), многомодовые (ММ, G.651), cо смешенной областью дисперсии (DS, G.653), NZDSF (G.655) |
| Диаметр свариваемого волокна | От 80 мкм до 150 мкм |
| Диаметр покрытия свариваемого волокна | От 100 мкм до 3000 мкм |
| Длина зачищаемых волокон | От 5 до 16 мм |
| Типичные средние потери на сварном соединении | 0,02 дБ для SM; 0,01 дБ для ММ; 0,04 дБ для DS; 0,04 дБ для NZDS |
| Коэффициент отражения от сварного соединения, дБ | Не менее 60 дБ |
| Типичное время сварки: | 6c |
| ULTRA FAST mode | 6c |
| SM FAST mode | 7c |
| SM AUTO mode | 10c |
| Программы сварки | 100 программ (пользовательские и предустановленные) |
| Оценка потерь сварки | Есть, по cердцевине и оболочке |
| Функция внесения потерь в месте сварки | Преднамеренное внесение потерь для создания в линии фиксированного аттенюатора, начиная от 0,1 до 15 дБ с шагом 0,1 дБ |
| Сохранение результатов сварки | 20 000 результатов |

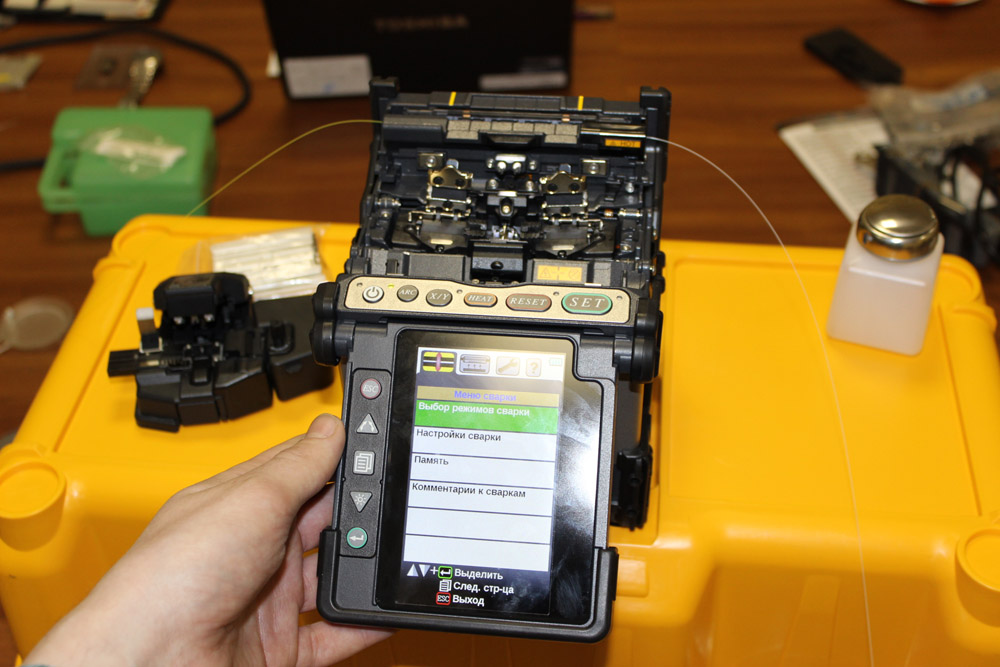

| Просмотр места сварки | Оси X и Y одновременно или раздельно с помощью двух CMOS телекамер на 4,73“ цветном ЖК дисплее |
| Увеличение места сварки | В 320 раз для раздельного просмотра |
| В 200 раз для одновременного просмотра по осям X и Y | |
| Условия эксплуатации | От 0 до 5000 м над уровнем моря; |
| Скорость ветра до 15м/с; | |
| Относительная влажность от 0 до 95%; | |
| Температура от – 10°С до +50°С. | |
| Проверка механической прочности места сварки | 196 – 225 г |
| Термоусадка | Встроенный нагреватель с 30 режимами нагрева |
| Время термоусаживания | 9c для КДЗС Slim 60мм |
| Типы применяемых термоусадочных трубок | 60 мм, 40 мм, микрогильзы |
| Количество сварок с термоусадкой при питании от аккумуляторной батареи | 200 полных циклов |
| Интерфейсы | USB 2.0 (тип Mini-B), 6-pin мини DIN для подключеняи термострипперов HJS-02, HJS-03 |
| Размер | 146 x 159 x 150 мм |
| Вес | 2,7 кг (с аккумуляторной батареей) |
| Стандартный комплект поставки Fujikura 80S | |
| 1 | 80S Cварочный аппарат |
| 2 | ADC-18 Блок питания от сети 110/220В |
| 3 | ACC-15 Шнур питания |

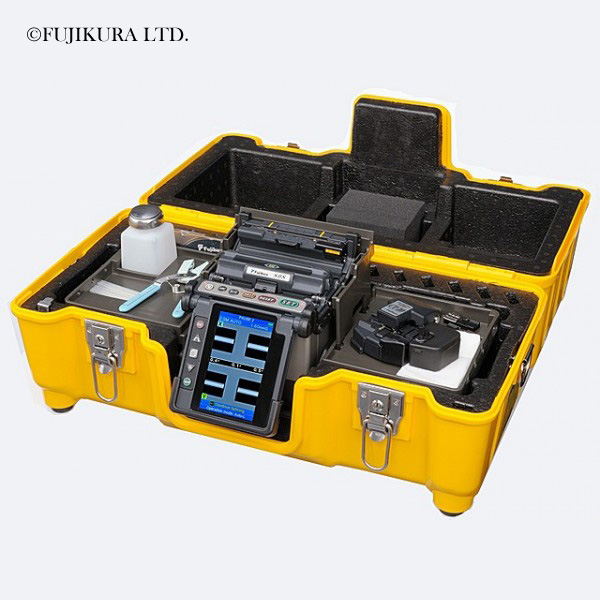

| 4 | CC-30 Жесткий кейс с рабочим столом и ремнем |
| 5 | ELCT2-20A Электроды 2 пары (1 + 1 пара в аппарате) |
| 6 | M-70 CD с ПО и полным руководством пользователя |
| 7 | Q-70S Краткое руководство пользователя |
| 8 | USB-01 Кабель USB |
| 9 | SL-01 Лоток для КДЗС |
| 10 | AP-01 Диспенсер |
| 11 | SD-01 Отвертка |
| 12 | CLAMP-S70C Зажим для волокна, пара |
-
