Fujikura 62S+ – оптический сварочный аппарат операторского класса, предназначенный для качественного сращивания одиночного волокна. В сварочном аппарате реализована функция выравнивания волокон по сердцевине – технология (PAS – profile alignment system), которая позволяет наиболее точно выравнивать волокна перед сращиванием независимо от типа и качества волокна, добиваться минимальных потерь на стыках и с высокой точностью производить оценку потерь после сращивания.
ДОКУМЕНТАЦИЯ
Особенности:
- быстрое время сварки 6 секунд
- многофункциональный жесткий кейс со встроенным рабочим столом
- надежная и ударопрочная конструкция
- наличие Bluetooth соединения
- расширенный ресурс электродов до 5000 сварок
- мощная ион-литиевая батарея на 200 циклов сварок и термоусадок
- большой цветной ЖК-монитор 4,73” высокого разрешения
- гарантия 3 года
Все эти особенности относят Fujikura 62S+ к высшему классу сварочных аппаратов, существующих сегодня на рынке. По качеству сращивания и характеристикам, это аппарат не уступает топовому аппарату Fujikura 80S+, однако за счет отказа от автоматики закрытия крышки и автозакрытия нагревателя, производителю удалось существенно снизить его стоимость.
Fujikura 62S+ соответствует всем международным стандартам защиты окружающей среды:
- устойчивость к падению с высоты не более 76 см в 5 направлениях, исключая верхнюю сторону
- способность препятствовать пыли диаметром от 0.1 до 500 мкм при условии закрытой крышки
- возможность производить сращивание под дождем, с интенсивностью 10мм/ч в течение 10 минут
| Технические характеристики Fujikura 62S+ | |
| Типы свариваемых волокон | одиночные кварцевые оптические волокна: SMF (G.652/657), MMF (G.651), DSF (G.653), NZDSF (G.655) |
| Диаметр свариваемого волокна | 80-150 мкм |
| Диаметр покрытия свариваемого волокна | 100-3000 мкм |
| Длина зачищаемых волокон | от 5мм до 16мм |
| Режимы сварки / термоусадки | 100 / 30 |
| Типичные средние потери на сварном соединении | 0.02дБ (SM), 0.01дБ (MM), 0.04дБ (DSF) и 0.04дБ (NZDS) |
| Коэффициент отражения от сварного соединения | не менее 60дБ |
| Типичное время сварки | 6сек (режим ULTRA FAST), 7сек (режим SM FAST), 10сек (режим SM AUTO) |
| Типичное время термоусадки | 23сек для КДЗС FP-03 15сек для КДЗС Slim 60мм |
| Хранение результатов сварки | 15 000 сварок |
| Просмотр места сварки | оси X и Y одновременно или раздельно с помощью двух CMOS телекамер на 4,73“ цветном ЖК дисплее |
| Увеличение места сварки | в 320 раз для раздельного просмотра В 400 раз после сварки |
| Проверка механической прочности места сварки | от 1,96 до 2,25Н |
| Типы применяемых КДЗС | 60мм, 40мм и микрогильзы Fujikura |
| Количество сварок с термоусадкой при питании от аккумуляторной батареи | 200 полных циклов |
| Ресурс электродов | 5000 сварок |
| Беспроводное подключение | стандарт Bluetooth® 4.1 OS: Andoroid 5.0 и выше, ios 8.0 и выше для моделей iphone старше 6 версии |
| Размер/вес | 146 x 163 x 148 мм / 2.6кг (с аккумуляторной батареей) |
| Условия эксплуатации | от 0 до 5000 м над уровнем моря, скорость ветра до 15м/с, температура от – 10°С до +50°С, относительная влажность от 0 до 95%; |
| Интерфейсы | USB 2.0 (тип Mini-B), 6-pin мини DIN для питания термострипперов RS-02 или RS-03 |

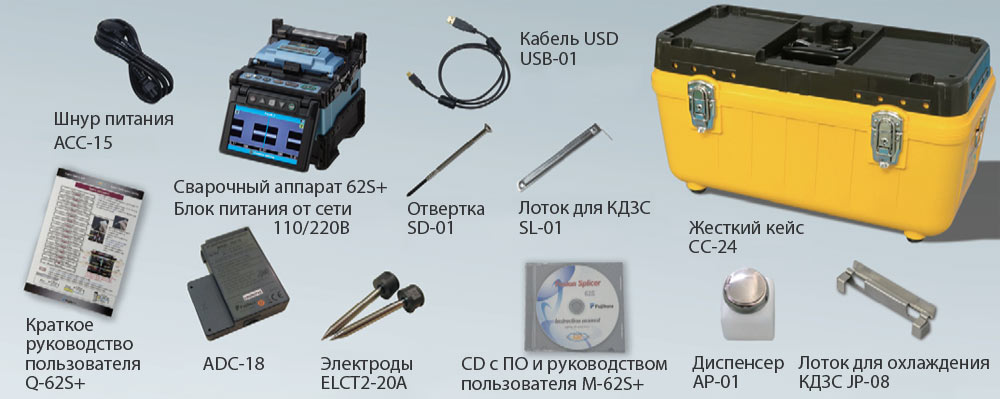

| Стандартный комплект поставки Fujikura 62S+ | ||
| 1 | 62S+ Cварочный аппарат | 1 шт. |
| 2 | ADC-18 Блок питания от сети 110/220В | 1 шт. |
| 3 | ACC-15 Шнур питания | 1 шт. |
| 4 | CC-24 Жесткий кейс с рабочим столом и ремнем | 1 шт. |
| 5 | ELCT2-20A Электроды (установлены в аппарате) | 1 пара |
| 6 | M-62+ CD с ПО и полным руководством пользователя | 1 шт. |
| 7 | USB-01 Кабель USB | 1 шт. |
| 8 | Q-62S+ Краткое руководство пользователя | 1 шт. |
| 9 | SL-01 Лоток для КДЗС | 1 шт. |
| 10 | AP-01 Диспенсер | 1 шт. |
| 11 | SD-01 Отвертка | 1 шт. |
| 12 | JP-08 Лоток для охлаждения КДЗС | 1 шт. |
| 13 | CLAMP-S21A – Зажим для волокна (установлены в аппарате) | 1 пара |
| Информация для заказа |
| Fujikura 62S+ Сварочный аппарат, шт. |
| Fujikura 62S+ KIT A – Аппарат сварочный FSM-80S+ KIT A (CT-50 + BTR-09A + DCC-18 + ELCT2-20A), комплект |
| Fujikura 62S+ KIT С – Аппарат сварочный FSM-80S+ KIT С (CT-08 + BTR-09A + DCC-18 + ELCT2-20A), комплект |
| Аксессуары для сварочных аппаратов Fujikura | |
| СT-08 | Прецизионный скалыватель CT-08 с контейнером для сбора осколков волокна |
| CT-50 | Прецизионный скалыватель CT-50 с контейнером для сбора осколков волокна |
| RS02 | Термостриппер RS02 (для волокна 125мкм) |
| RS03 | Термостриппер RS03 (для волокна 125мкм) со встроенным аккумулятором |
| FH-70-250 | Держатель волокна FH-70-250 (для оболочки 250мкм), пара |
| FH-70-900 | Держатель волокна FH-70-900 (для оболочки 900мкм), пара |
| FH-60-DC250 | Держатель волокна для абонентского дроп-кабеля, пара |
| FH-60-IDC250 | Держатель волокна для абонентского внешнего дроп-кабеля, пара |
| FH-FC-20 | Держатель волокна FH-FC-20 (для оболочки 2мм), 1 шт. |
| FH-FC-30 | Держатель волокна FH-FC-30 (для оболочки 3мм), пара |
| FH-60-LT900 | Держатель волокна FH-60-LT900 (для 900мкм свободного буфера), пара |
| CLAMP-S21A | Зажим для волокна, пара |
| CLAMP-S21B | Зажим для волокна (для 900мкм свободного буфера), пара |
| BTR-09A | Батарея аккумуляторная BTR-09A |
| DCC-18 | Шнур питания DCC-18 для зарядки BTR-09A |
| DCC-12 | Шнур питания DCC-12 от автомобильного прикуривателя |
| DCC-13 | Шнур питания DCC-13 от клемм аккумулятора |
| ELCT2-20A | Электроды для Fujikura FSM-80S+/62S+/80S/62S/60S/50S/18S/17S (пара) |
| CLAMP-DC | Внешний зажим для внешнего дроп-кабеля |
-
