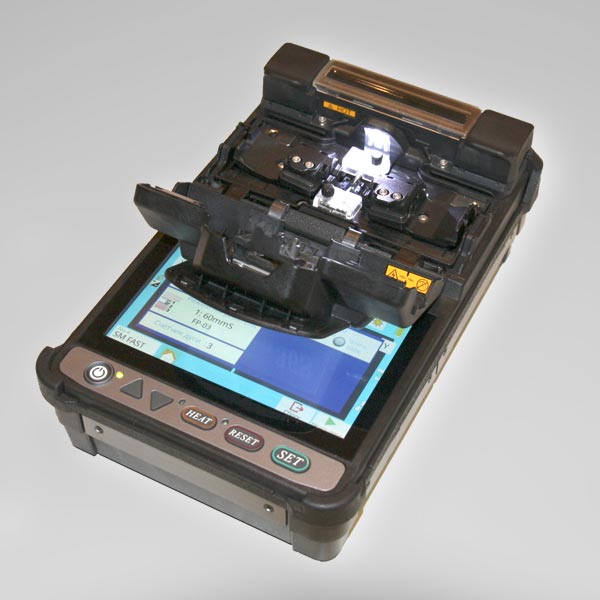

Оптический сварочный аппарат Fujikura 36S пришел на смену сварочному аппарату Fujikura 22S. Fujikura 36S оснащен системой выравнивания волокна по оболочке, которая позволяет производить качественное сращивание волокна даже на загрязненном аппарате. В сварочном аппарате Fujikura 36S появились новые возможности:
– аппарат оснащен модулем Bluetooth 4.1®LE для управления скалывателем оптического волокна Fujikura CT-50;
– система оценки потерь сварки основана на двух алгоритмах, по геометрическим параметрам и по «горячему изображению» (WSI);
– новый высококонтрастный сенсорный экран позволяет комфортно работать даже под мелким дождем.
Основные преимущества оптического сварочного аппарата Fujikuкa 36S:

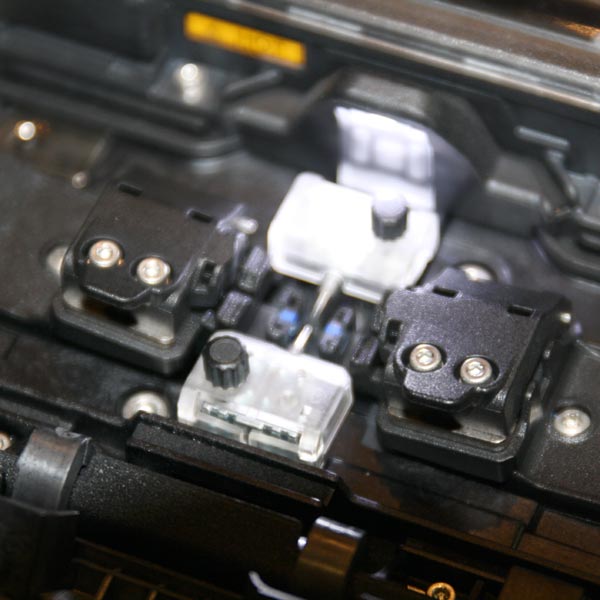

- активные V-канавки
- улучшенная оценка качества соединения
- 5ти дюймовый сенсорный экран с новым интерфейсом
- 6 сек время сварки и 25 сек время усадки КДЗС
- Модуль Bluetooth 4.1® LE
- Автоматический старт по закрытию крышки и автостарт термоусадки
- 200 полных циклов от Li-ion батареи
- Защита от падений, водо и пылезащищенность
- Удобство в работе с дроп кабелем и indoor кабелем
- Многофункциональный компактный кейс
ДОКУМЕНТАЦИЯ
Новый оптический сварочный аппарат для сваривания оптического волокна Fujikura 36S
| Технические характеристики Fujikura 36S |
|
| Типы свариваемых волокон | одиночные кварцевые оптические волокна: SMF (G.652/657), MMF (G.651), DSF (G.653), NZDSF (G.655) |
| Диаметр свариваемого волокна | 125 мкм |
| Диаметр покрытия свариваемого волокна | До 3 мм |
| Длина зачищаемых волокон | от 5 мм до 16 мм |
| Режимы сварки / термоусадки | 100 / 30 |
| Усреднённое значение потерь на сварном соединении | 0,03 дБ (SM), 0.01 дБ (MM), 0,05 дБ (DSF) и 0,05 дБ (NZDS) |
| Коэффициент отражения от сварного соединения | не менее 60 дБ |
| Типичное время сварки | 6 сек (режим SM FAST), 9 сек (режим SM AUTO) |
| Типичное время термоусадки | 24 сек для КДЗС FP-03, 250 мкм 25 сек для КДЗС FP-03 , 900 мкм 19 сек для КДЗС Slim60mm, 250 мкм 16 сек для КДЗС Slim40mm, 250 мкм |
| Хранение результатов сварки | 10 000 результатов |
| Просмотр места сварки | с помощью двух CMOS телекамер на 5“ цветном ЖК дисплее с увеличением 132х и 200х |
| Проверка механической прочности места сварки | от 1,96 до 2,25Н |
| Типы применяемых КДЗС | 60мм, 40мм и микрогильзы Fujikura и заданные пользователем |
| Количество сварок с термоусадкой при питании от аккумуляторной батареи | 200 полных циклов |
| Ресурс электродов | 5000 сварок |
| Беспроводное подключение | стандарт Bluetooth® 4.1LE |
| Размер/вес | 131 x 201 x 79 мм / 1.3кг (с аккумуляторной батареей) |
| Условия эксплуатации | от 0 до 5000 м над уровнем моря, скорость ветра до 15м/с, температура от – 10°С до +50°С, относительная влажность от 0 до 95%; |
| Интерфейсы | USB 2.0 (тип Mini-B), USB 2.0 (Хост) |
| Стандартный комплект поставки Fujikura 36S | ||
| 1 | Оптический сварочный аппарат Fujikura 36S c батареей BTR-11, прижимами CLAMP-S31A и электродами ELCT2-16B | 1 шт. |
| 2 | ADC-19A Блок питания от сети 110/220В | 1 шт. |
| 3 | ACC-11 Шнур питания | 1 шт. |

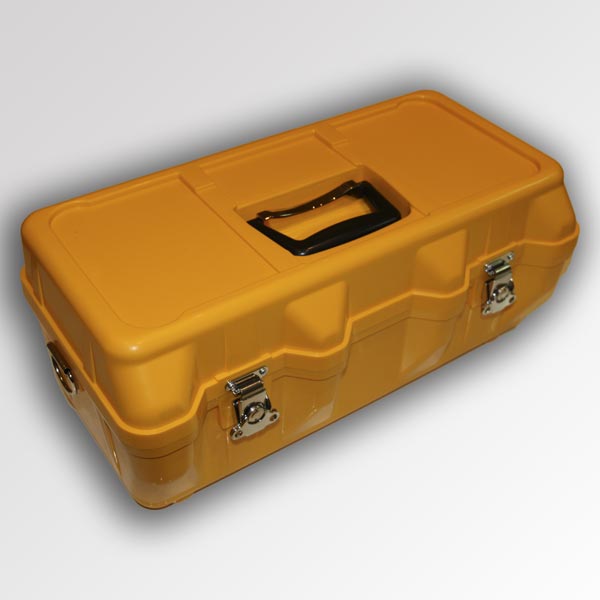

| 4 | CC-36 Жесткий кейс с рабочим столом и ремнем | 1 шт. |
| 5 | ELCT2-16B Электроды (+ 1 пара установлена в аппарате) | 1 пара |
| 6 | M-36 CD с ПО и полным руководством пользователя | 1 шт. |
| 7 | SP-31 держатели под холдеры | 1 пара |
| 8 | Стриппер одиночного волокна SS03 | 1 шт. |
| 9 | AP-02 Диспенсер | 1 шт. |
| Варианты комплектации Fujikura 36S |
| Fujikura 36S – Сварочный аппарат, шт. |
| Fujikura 36S KIT A – Аппарат сварочный 36S + CT-50, комплект |
| Fujikura 36S KIT С – Аппарат сварочный 36S + CT-08, комплект |
| Аксессуары для сварочных аппаратов Fujikura 36S |
| СT-08 – Прецизионный скалыватель CT-08 с контейнером для сбора осколков волокна |
| CT-50 – Прецизионный скалыватель CT-50 с контейнером для сбора осколков волокна |
| RS02 – Термостриппер RS02 (для волокна 125мкм) |
| RS03 – Термостриппер RS03 (для волокна 125мкм) со встроенным аккумулятором |
| FH-70-250 – Держатель волокна (для оболочки 250мкм), пара |
| FH-70-900 – Держатель волокна (для оболочки 900мкм), пара |
| FH-60-DC250 – Держатель волокна для абонентского дроп-кабеля, пара |
| FH-FC-20 – Держатель волокна FH-FC-20 (для оболочки 2мм), 1 шт. |
| FH-FC-30 – Держатель волокна FH-FC-30 (для оболочки 3мм), пара |
| FH-60-LT900 – Держатель волокна FH-60-LT900 (для 900мкм свободного буфера), пара |
| CLAMP-S31A – Зажим для волокна, пара |
| CLAMP-S31B – Зажим для плавающего буфера, пара |
| BTR-11 – Батарея аккумуляторная BTR-11 |
| ELCT2-16B – Электроды для Fujikura 26S/36S (пара) |
-
