В начале 2013 года это аппарат был снят с производства, и его место занял аппарат 80S. До тех пор FSM-60S был наиболее совершенным аппаратом для сварки оптического волокна, превосходящий аналоги по степени защиты, быстродействию, размерам и весу. Аппарат рассчитан на работу в самых жестких условиях эксплуатации, имеет высокую защиту от пыли и влаги, не боится ударов и падений, обеспечивает работу в диапазоне температур от -10°С до +50°°С.
В настоящее время сварочный аппарат Fujikura 60S СНЯТ С ПРОИЗВОДСТВА!
Современными аналогами Fujikura 60S являются Fujikura 80S+/70S+ и Fujikura 62S+.
В начале 2013 года это аппарат был снят с производства, и его место занял аппарат 80S. До тех пор FSM-60S был наиболее совершенным аппаратом для сварки оптического волокна, превосходящий аналоги по степени защиты, быстродействию, размерам и весу. Аппарат рассчитан на работу в самых жестких условиях эксплуатации, имеет высокую защиту от пыли и влаги, не боится ударов и падений, обеспечивает работу в диапазоне температур от -10°С до +50°°С.
Предназначен для сварки всех типов оптических волокон c выравниванием по сердцевине OB.
Благодаря быстродействию FSM-60S, при его эксплуатации отпадает необходимость в использовании дополнительной печки для термоусадки КДЗС, которая применяется в более старых сварочных аппаратах. При этом для специальных работ в лабораторных и производственных условиях предусмотрено подключение к сварочному аппарату второй печки или термостриппера. Сварочный аппарат FSM-60S русифицирован и поставляется с руководством пользователя на русском языке.
Особенности Fujikura FSM-60S:
- Самый современный аппарат для сварки оптических волокон
- Самый компактный в своем классе
- Не боится ударов, тряски и падения с высоты 76 см
- Защита от пыли с размером частиц 36-54 микрон
- Защита от влаги со скоростью выпадения осадков не более 10 мм в час
- Автостарт для начала сварки и термоусадки
- Поворотный монитор, автоматическое распознавание положения монитора, дублированное управление
- Удобный монтажный стол на кейсе сварочного аппарата
- Возможность обновления программного обеспечения через Internet.
| Технические характеристики | |
| Типы свариваемых волокон | Одиночные кварцевые оптические волокна: одномодовые (SM, ITUT G.652), ногомодовые (ММ, ITUT G.651), cо смешенной областью дисперсии (DS, ITUT G.653), и волокна для FTTx (G.657) |
| Диаметр свариваемого волокна | От 80 мкм до 150 мкм |
| Диаметр покрытия свариваемого волокна | От 100 мкм до 1000 мкм |
| Длина зачищаемых волокон | От 8 до 16 мм для внешнего покрытия, не более 250 мм; 16 мм для внешнего покрытия от 250 до 1000 мкм; От 8 до 16 мм для внешнего покрытия от 250 до 1000 мкм (при наличии дополнительного держателя). |
| Реальные средние потери на сварном соединении для DS; 0,04 дБ для NZDS | 0,02 дБ для SM; 0,01 дБ для ММ; 0,04 дБ |
| Типичное время сварки | 9 секунд для SM волокна |
| Коэффициент отражения от сварного соединения, дБ | Не более 60 |
| Программы сварки | 40 настраиваемых пользователем программ сварки, до 60 установленных заводских режимов сварки |
| Оценка потерь сварки | Есть, по cердцевине и оболочке |
| Функция внесения потерь в месте сварки | Преднамеренное внесение потерь для создания в линии фиксированного аттенюатора, начиная с 0,1 дБ с шагом 0,1 дБ |
| Сохранение результатов сварки | Внутренняя память позволяет сохранять до 2000 результатов сварки |
| Просмотр места сварки | Оси X и Y одновременно или раздельно с помощью двух CMOS телекамер на 4,1“ цветном ЖК дисплее |
| Увеличение места сварки | В 300 раз для раздельного просмотра; В 187 раз для одновременного просмотра по осям X и Y. |
| Условия эксплуатации | От 0 до 5000 м над уровнем моря |
| Относительная влажность | от 0 до 95% |
| Температура | от – 10°С до +50°С |
| Проверка механической прочности места сварки | Настраиваемое, 200 – 230 г |
| Термоусадка | Встроенный нагреватель с 30 режимами нагрева |
| Время термоусаживания | Около 35 сек для КДЗС производства Fujikura |
| Типы применяемых термоусадочных трубок | Стандартные, длиной 60 мм или 40 мм, а также меньшего размера |
| Количество сварок с термоусадкой при питании от аккумуляторной батареи | 160 сварок от полностью заряженной батареи BTR-08 |
| Интерфейсы | USB 1.1 (тип USB-B), видео разъем RCA/NTSC |
| Размер | 136х161х143 мм (с обрезиненой защитой) |
| Вес | 2,3 кг (с сетевым адаптером) 2,7 кг (с аккумуляторной батареей) |

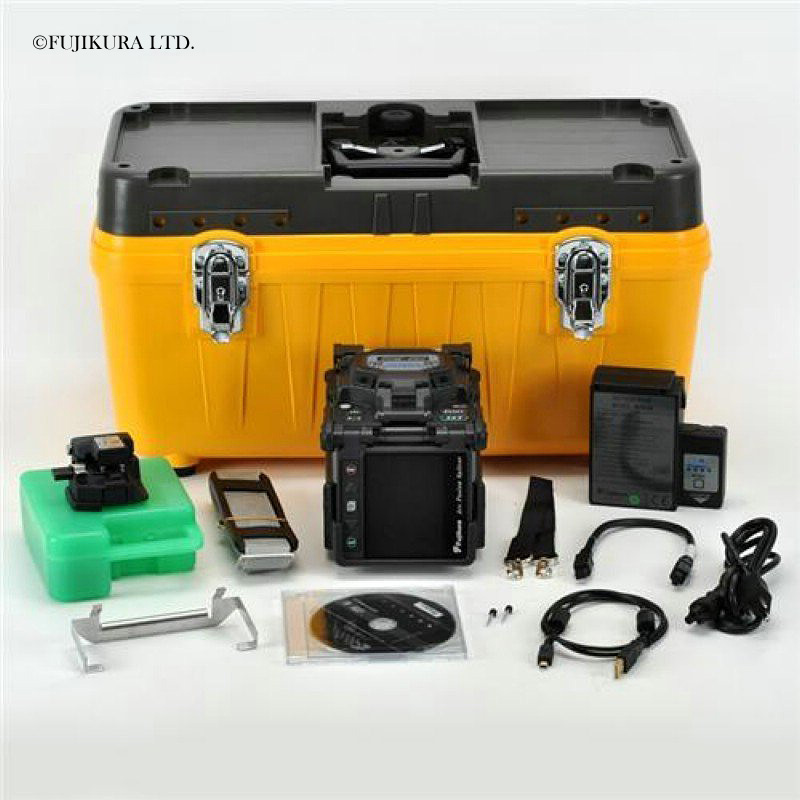

| Стандартная комплектация FSM-60S | |
| Наименование | Модель |
| Жесткий кейс | СС-24 |
| Сетевой адаптер/адаптер зарядного устройства | ADC-13 |
| Сетевой шнур питания | ACC-15 |
| Запасные электроды (пара) | ELECT2-20A |
| USB кабель | USB-01 |
| Приемный лоток для термоусаживаемых КДЗС | JP-05 |
| Руководство по эксплуатации на русском языке | + |
| Дополнительно | ||
| Аккумуляторная батарея на 160 сварок и термоусадок | BTR-08 | |
| Шнур для зарядки батареи от сетевого адаптера | DCC-14 | |
| Шнуры питания от источника постоянного тока | От автомобильного прикуривателя | DCC-12 |
| От клемм внешнего аккумулятора | DCC-13 | |
| Держатели волокна | Для 250 мкм покрытия | FH-60-250 |
| Для 900 мкм буферного покрытия | FH-60-900 | |
| Зажимы волокна | Для длины зачистки 8 мм | CLAMP-S60-B |
| Для 900 мкм свободного буфера | CLAMP-S60-C | |
| Крепеж лупы | JP-06 | |
| Лупа | MGS-05 | |
| Электроды | ELECT2-20A | |
-
