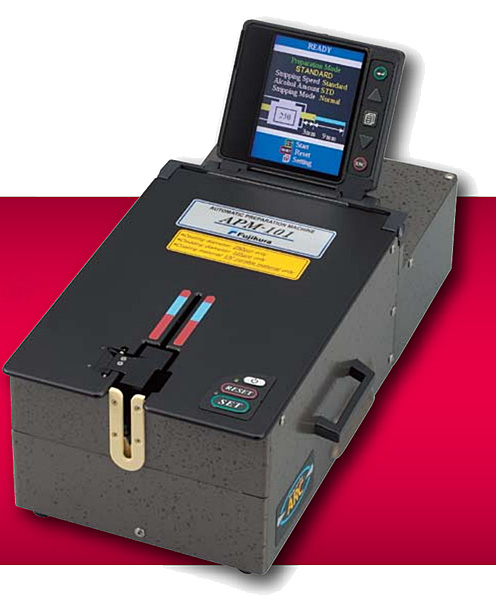

Автоматическая система подготовки волокна к сварке Fujikura APM-101/102 – это полностью автоматическая система подготовки оптического волокна к сварке производства компании Fujikura.
При использовании APM-101/102 весь процесс подготовки волокна, а именно: снятие буферного покрытия, скалывание и очистка волокна от осколков, – осуществляется автоматически, одним нажатием, обеспечивая высокую скорость работы и стабильное качество. Для подготовки к сварке одного волокна требуется всего 23 с.
Буферный слой снимается при помощи стриппера, затем происходит его очистка в спиртовом растворе и скалывание. Осколки собираются в контейнер. От оператора требуется только зафиксировать волокно при помощи держателей и затем достать уже готовое к сварке волокно.
Особенности Fujikura APM-101/102 :
- Технология позволяет свести повреждения волокна к минимуму
- Заранее определенная длина участка зачищенного волокна
- Алмазный нож, обеспечивающий высокую стабильность работы
- Скорость – всего 23 сек для подготовки волокна
- Абсолютный минимум рабочих операций
- Система рециркуляции спирта минимизирует расход спирта при очистке волокна
- Сбор осколков волокна
Технические характеристики | ||
APM-101 | APM-102 | |
Применяемое волокно | Кварцевое одиночное | |
Диаметр защитного покрытия волокна, мкм | 250 мкм | |
Диаметр волокна | 125 мкм | |
Штатные держатели волокна | FH-100-250 FH-100-250-EV |
FH-60-250 |
Угол скола | 0,5° | |
Длина очищенного от покрытия волокна | 3 – 10 мм | |
Питание | Внешний блок питания ADC-15 (100 – 240 В, 50 – 60 Гц) | |
Давление воздуха от внешнего компрессора | 0,4 Мпа (4 бара) | |
Рабочий температурный режим | 0 – 40°С, 0 – 95% относительной влажности без образования конденсата | |
Температурный режим хранения | – 40°C – +80°С, 0 – 95% относительной влажности без образования конденсата | |
Размеры | 170 мм x 370 мм x 120 мм | |
Вес | 5,1 кг |
В комплект поставки входят:
Устройство | APM-101(102) |
Адаптер питания | ADC-15 |
Емкость под спирт | ALC-01 |
Трубки соединительные под спирт | ALT-01 |
Регулятор давления воздуха | REG-01 |
Ключи шестигранные, 2 шт. | HEX-01 и HEX-03 |
Смазка силиконовая | SIG-01 |
Инструкция | |
* воздушный компрессор в комплект не входит |
Опции:
Лезвие для снятия покрытия волокна | CSB-250 |
Лезвие для скалывателя | CB-04 |
Держатели волокна | FH-100-250 для APM-101 FH-60-250 для APM-102 |
