Поиск неисправностей в LTE и WiMAX сетях

Sanjole – лидер в области тестирования инновационных беспроводных технологий. С начала появления WiMAX и LTE оборудование Sanjole использовалось для тестирования первых устройств, поддерживающих эти технологии от различных производителей.

Опыт работы c WiMAX Forum, 3GPP, LSTI и богатый опыт проведения тестов на совместимость позволяет говорить, что Sanjole является экспертом в вопросах беспроводной связи.

Sanjole предоставляет решения для глубокого анализа радиоинтерфейса

На этапе развития и строительства сетей LTE часто приходится сталкиваться с вопросами совместимости систем и поиска неисправностей. Это происходит из-за сложного взаимодействия физического и более верхних логических уровней сети . Иногда сложно определить какие сообщения были посланы, какие произошли события и когда произошли эти события. Выявление причины проблем, охватывающих разные логические уровни, может занять несколько часов, дней или даже недель. Как следствие – задержки внедрения системы, ухудшение репутации, увеличение затрат и вытекающие из этого потери доходов.

WaveJudge 4900A – анализатор протоколов беспроводной связи, захватывающий для оффлайн анализа эфирные сообщения протоколов верхних уровней и определяющий характеристики радиочастотного сигнала.

WaveJudge 4900A имеет четыре независимых конфигурируемых порта, что позволяет проверять хэндовер, а также функциональность MIMO и формирования луча:

• Каждый порт может быть сконфигурирован как TX или RX
• Поддержка частот от 380 МГц до 4 ГГц
• Возможность тестирования каналов шириной до 20 МГц
• Превосходные динамический диапазон и чувствительность
• Поддержка SISO&MIMO (2×2, 4×2,4×4,8×8,….)
• Поддержка FDD и TDD
• Тестирование LTE, LTEA и WiMAX по отдельности или в комбинации
• Захват 10-МГц радиосигнала продолжительностью до 17 с для анализа и диагностики или сохранение передаваемого информационного потока на внешнем накопителе для отслеживания долговременных тенденций и локализации перемежающихся неисправностей
• Захват небольших объемов данных, передаваемых через радиоинтерфейс, возможность записи потока на внешний накопитель

WaveJudge 4900A предоставляет гораздо больше информации (по сравнению с любым другим анализатором) по всем аспектам беспроводной связи, в особенности по взаимодействию верхних уровней с физическим. Так, например, использование WaveJudge позволяет понимать взаимодействие мобильного терминала (UE) и базовой станций (eNB) на всех логических уровнях, идентифицировать сложные проблемы, приводящие к несовместимости оборудования, улучшать показатели работы беспроводных соединений.

Также возможно проверять работу базовой станции eNb на уровне радиоинтерфейса при использовании сложных антенн и схем модуляции, оценивать воздействие на работу радиосистемы технологии MIMO , формирование луча и планирование доступа (scheduling); записывать информацию о реальных условиях радиосвязи для последующего воспроизведения их в лаборатории, позволяя точно идентифицировать причины, влияющие на пропускную способность и задержку передачи данных.

Обладая такими возможностями, WaveJudge 4900компании Sanjole поможет Вам сократить время поиска неполадок с часов до минут. WaveJudge 4900– важный контрольно-измерительный прибор для эффективной диагностики и оптимизации систем LTE.

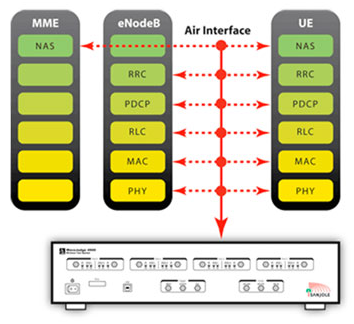

В отличие от традиционных средств тестирования , которые заменяют реальные оконечные точки испытуемой системы, WaveJudge 4900Aперехватывает обмен сообщениями на уровне радиоинтерфейса. Возможность проводить тестирование в самом беспроводном канале, а не на его концах, означает, что Вам не придется модифицировать испытуемую систему, чтобы приспособить ее к данному средству тестирования. Это не только упрощает подготовку испытаний, но и позволяет избежать влияния средств тестирования на само «поведение» испытуемой системы, которое вы хотите исследовать для локализации неполадок. Иными словами, Вы получаете более надежные результаты и минимизируете число случаев, когда не удается диагностировать проблему.

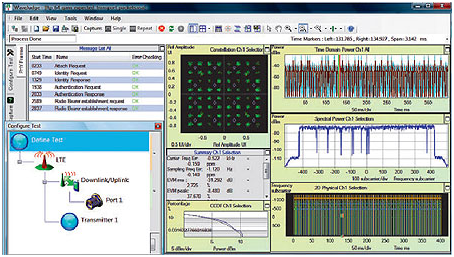

WaveJudge 4900 показывает радиочастотные сигналы коррелированными по времени с сообщениями протоколов более высоких уровней. Такая кросс-корреляция позволяет быстро диагностировать и локализовывать первопричины сбоев.

Кросс-уровневая корреляция позволяет делать следующее:

• визуально отслеживая запросы и ответы, контролировать изменения мощностных, частотных и временных параметров сигналов при вхождении мобильной станции в сеть
• анализировать распределение ресурсов UL (для обнаружения ошибок) и идентифицировать всплески трафика в неправильных местах в кадрах
• изучать «поведение» узла eNodeB и мобильной станции, использующих технологию MIMO, при хэндовере
• отслеживать весь протокольный обмен множества мобильных станций с одним узлом eNodeB
• выявлять нарушения в виде временного сдвига, просматривая расположение сообщений мобильной станции по отношению к времени начала передачи, определенному узлом eNodeB
• визуально определять ошибки планировщика в eNodeB с помощью улучшенного логического представления назначений DL/UL

К традиционным проблемам эфирных испытаний относится невозможность задания и воспроизведения условий тестирования. В результате при проведении повторного теста (в случае возникновения ошибки) беспроводная среда может быть другой. При использованииWaveJudge 4900 протокольные сообщения (вместе с ошибками) захватываются в эфире и при этом определяются характеристики радиосигнала. Этот истинно эфирный захват способствует повышению точности тестирования и определения источников ошибок. Возможность охарактеризовать условия работы канала, анализируя «поведение» приложений, и протокольный обмен является важным преимуществом данной тестовой системы по сравнению с функциональностью журналирования в базовой станции.

Анализ:

• распределение ресурсов DL/UL
• ошибки планирования (scheduling)
• смещение по времени в DL/UL
• распределение ресурсных блоков
• использование энергии поднесущими
• использование L1—L3
• тип и ранг MIMO
• декодирование MIMO
• диагностика хэндовера
• декодирование L1—L3 протоколов
• ошибки синхронизации и опорного сигнала
• сбои при входе в сеть

Основные возможности:

• декодирование MAC, RLC, PDCP, RRC, NAS с полной корреляцией с физическим уровнем
• анализ DL/UL на L1/L2/L3 по радиоинтерфейсу
• настраиваемый интерфейс для просмотра информации об уровнях управления и данных
• анализ всех видов модуляции LTE: BPSK, QPSK, 16QAM, 64QAM и Zadoff-Chu
• поддержка всех сигналов и каналов DL/UL
• радиочастотная и цифровая демодуляция
• сопоставление информации о принятой энергии с созвездием символа и всплесками трафика
• распределение мощности во временной области с функцией ultra zoom
• интервальный анализ FFT
• ARQ и HARQ анализ

Основные преимущества:

• локализация сложных проблем, охватывающих разные уровни технологии LTE
• проверка работы радиосредств, а также функций демодуляции и декодирования
• контроль выходов каналов eNodeB
• отслеживание работы функции планирования наряду с оптимизацией в субкадрах
• определение выделения ресурсов UL узлом eNodeB и проверка правильности использования мобильной станции
• определение условий работы канала и сравнение их со схемой модуляции, выбранной узлом eNodeB
• анализ сложных антенных систем, в том числе реализующих технологии MIMO, и формирования луча
• анализ протокольного обмена с каждой мобильной станцией и выявление возникающих при этом ошибок
• отслеживание перемещения байтов между уровнями MAC, RLC и PDCP
• сравнение предполагаемой и реальной структуры принятых кадров и определение проблем с выделением ресурсов
• визуальная проверка работы планировщика
• контроль вхождения в сеть
• ускорение решения проблем
