Карманный детектор повреждений KIWI-4100 позволяет обнаруживать обрывы или перегибы волокна, дефектные соединения, сварочные стыки и другие причины потерь сигнала в радиусе до 10 км.
Детектор повреждений KIWI-4100 представляет собой лазер, излучающий видимый свет на длине волны 650 нм. Прибор может излучать постоянный свет или пульсирующий с частотой 1 Гц или 2 Гц.

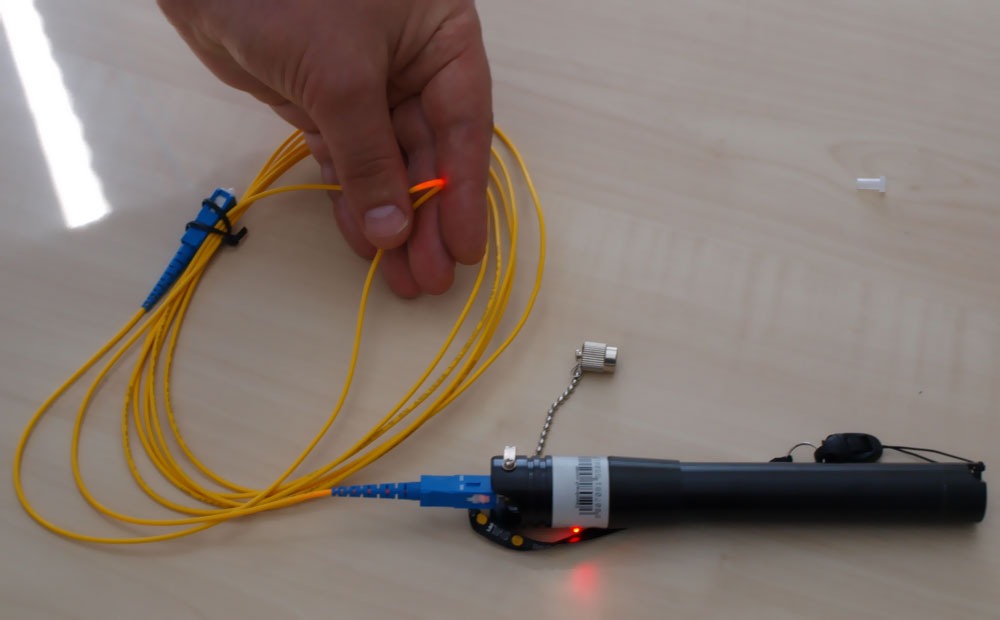

В тех местах, где происходят потери сигнала, возникает ярко-красное пульсирующее свечение, хорошо заметное невооруженным глазом сквозь желтую оболочку многомодовых и одномодовых волокон.
Детектор позволяет легко обнаруживать перегибы или обрывы волокна, дефектные соединения, сварочные стыки и другие причины потерь в радиусе до 10 км.
ДОКУМЕНТАЦИЯ

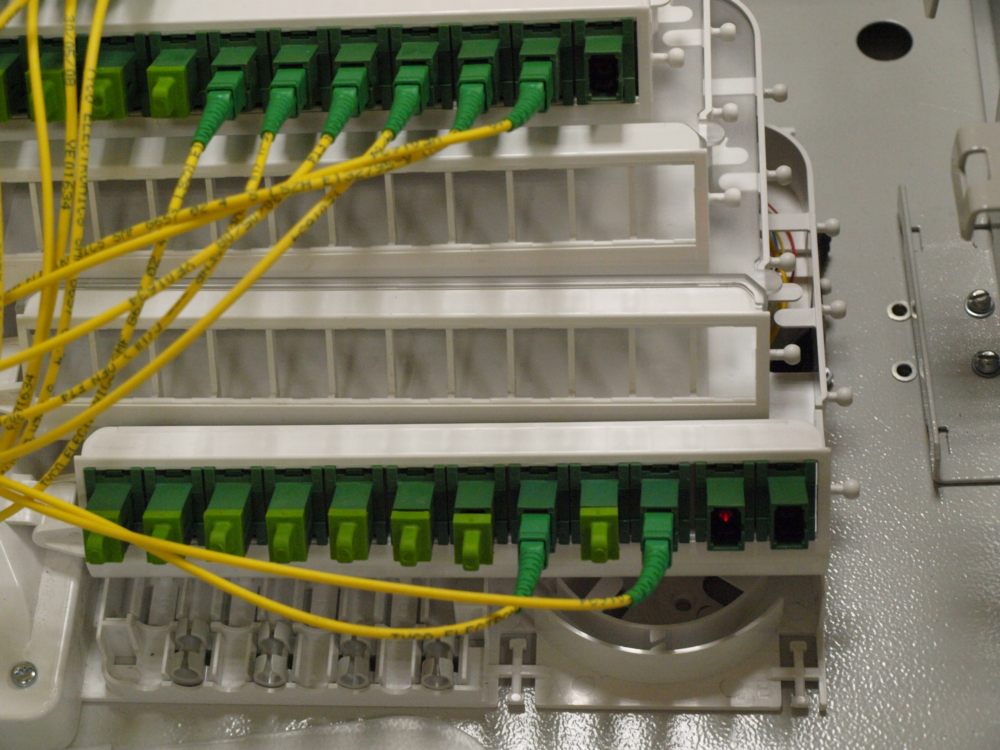

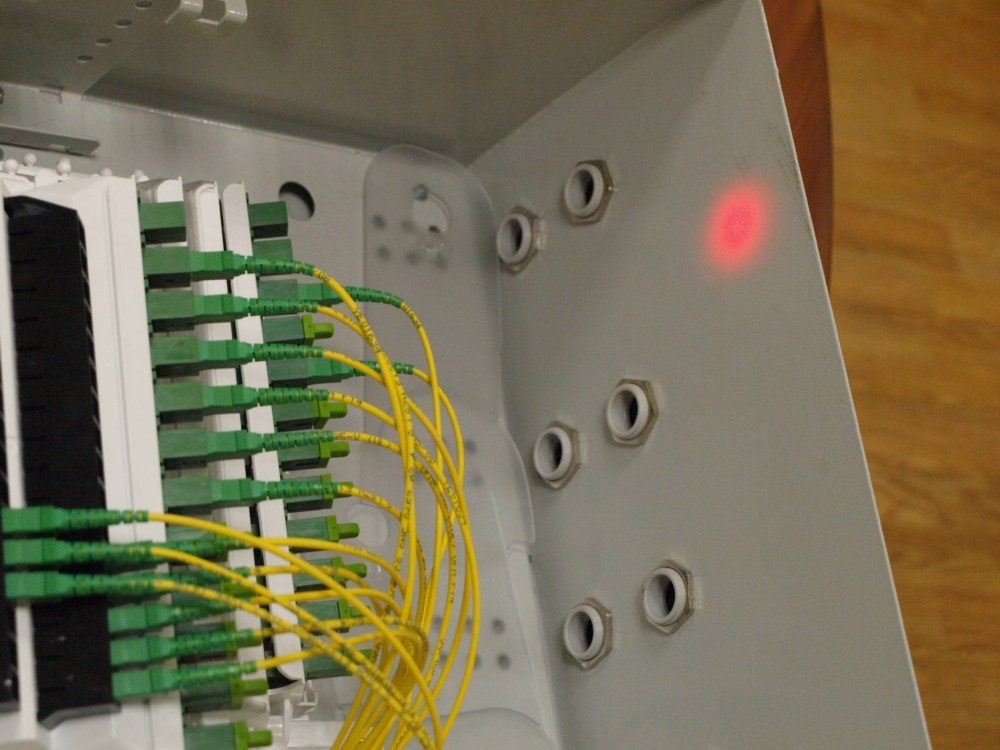

Также детекторы повреждений часто используют для идентификации портов на удаленных оптических кроссах. Если между кроссами не более 10 км, то достаточно подключить детектор к порту на локальном кроссе и можно легко разглядеть свечение на соответствующем порту удаленного кросса. В этом случае удобно использовать пульсирующий режим работы прибора.
|
Поиск порта на оптическом кроссе |
|
Прибор снабжен универсальным (2,5 мм) коннектором для подключения к волокну. Прибор питается от двух стандартных АА батареек, которых хватает на 12 часов непрерывной работы.
Характеристики:
| KIWI-4100 | KIWI-4101 | KIWI-4102 | KIWI-4103 | KIWI-4105 | |
| Длина волны | 650нм | ||||
| Мощность | не менее 1 мВатт |
не менее 10 мВатт |
не менее 15 мВатт |
не менее 20 мВатт |
не менее 30 мВатт |
| Адаптер | Универсальный (2,5 мм) | ||||
| Температура хранения | От – 20°C до + 60°C, до 90% влажности без конденсации | ||||
| Рабочая температура | От – 10°C до + 50°C, до 90% влажности без конденсации | ||||
| Источник питания | Две батарейки АА | ||||
| Вес | 80 г | ||||
Информация для заказа:
| KIWI-4100 | Детектор повреждений оптического волокна, 650 нм, 5 км, 1 мВт |
| KIWI-4101 | Детектор повреждений оптического волокна, 650 нм, 10 мВт |
| KIWI-4102 | Детектор повреждений оптического волокна, 650 нм, 15 мВт |
| KIWI-4103 | Детектор повреждений оптического волокна, 650 нм, 20 мВт |
| KIWI-4105 | Детектор повреждений оптического волокна, 650 нм, 30 мВт |
| KIWI-4100-125 | Адаптер KIWI-4100-125 для детектора повреждений KIWI-41ХХ для разъемов LC (1,25 мм) |
-
