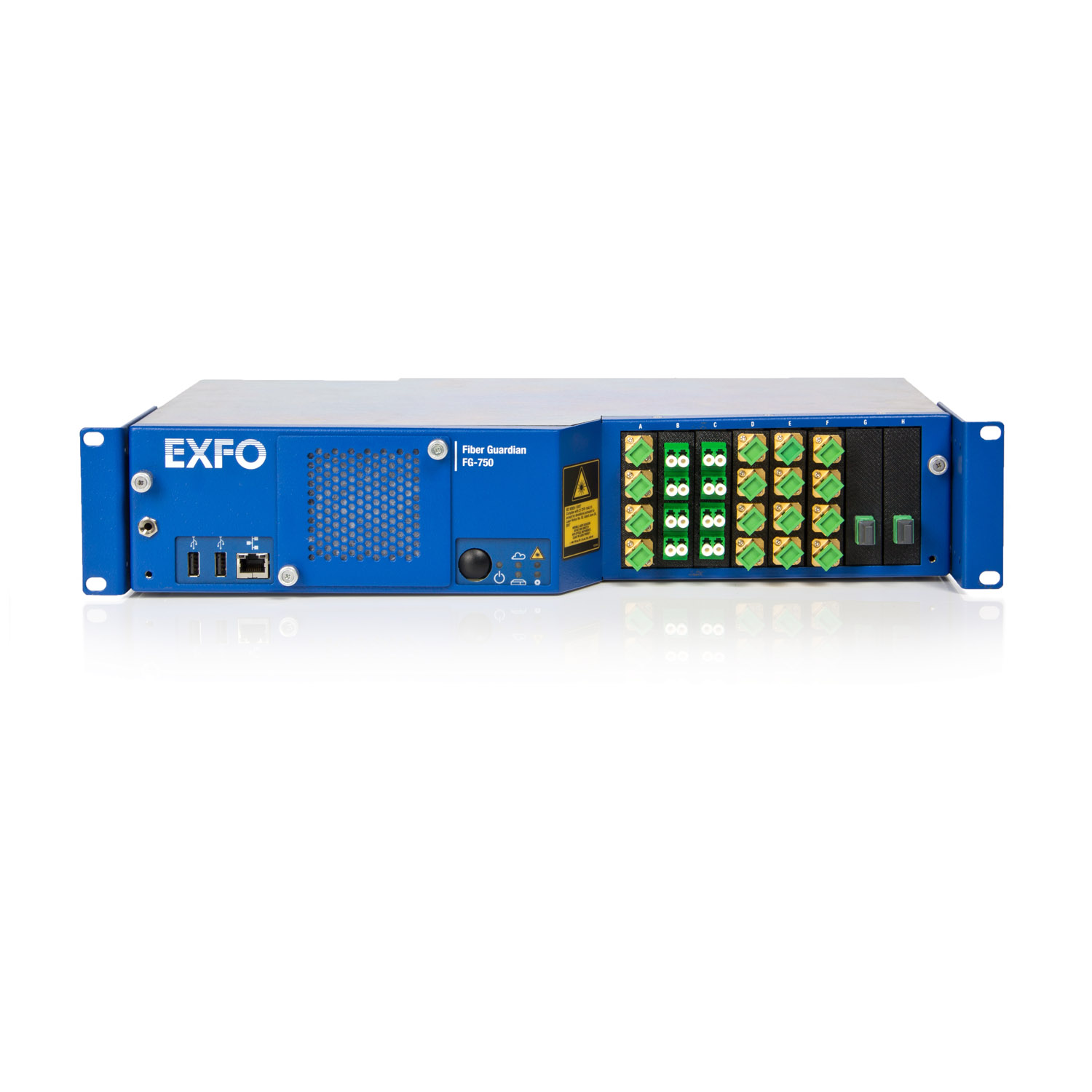

Система мониторинга ВОЛС – FG-750 FIBER GUARDIAN FG-750

КЛЮЧЕВЫЕ ОСОБЕННОСТИ

• Динамический диапазон до 46 дБ на темном волокне и 43 дБ на светлом волокне
• Автоматическая система обучения
• Поддержка тестирования в CWDM сетях

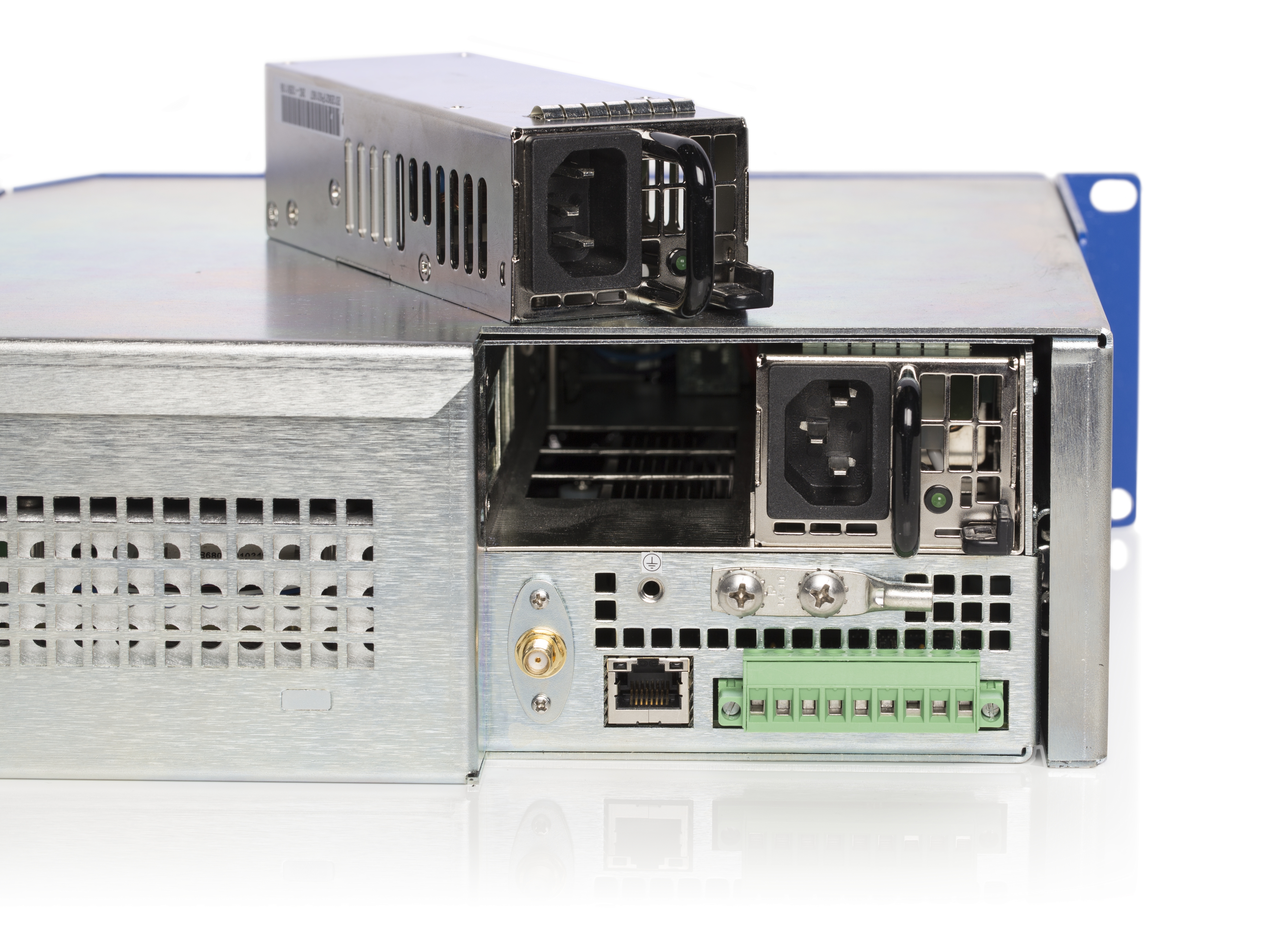

• Блоки питания с резервированием и горячей заменой

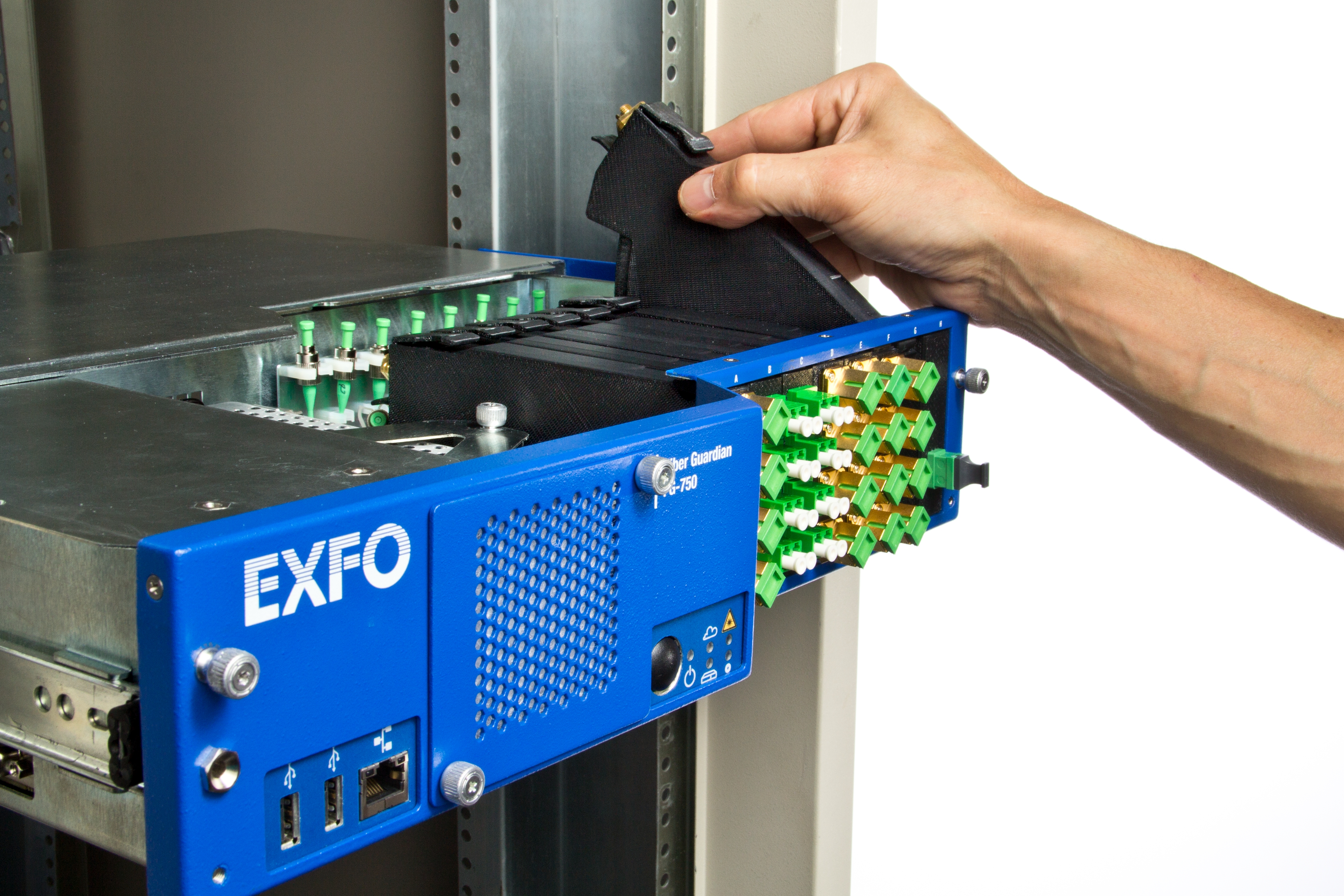

• Масштабируемый блок от 1 до 96 портов высотой 2U
• Оповещение об авариях с помощью SMS, Email или SNMP
• Русифицированный интерфейс
• Возможность привязки к ГИС

Самым необходимым инструментом при строительстве, вводе в эксплуатацию и текущем обслуживании ВОЛС является оптический рефлектометр. Этот прибор позволяет провести детальный анализ потерь всей линии в целом и каждого участка по отдельности. Именно рефлектометр является одним из ключевых устройств системы мониторинга.

Система мониторинга ВОЛС FG-750 использует самые современные модули рефлектометров от EXFO. В зависимости от установленного блока рефлектометра, модули обладают различными характеристиками.

Вы сможете эффективно эксплуатировать вашу сеть, используя все возможности рефлектометра:

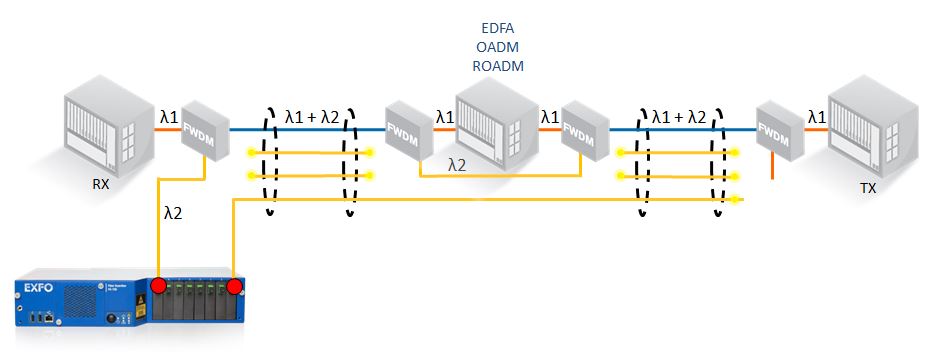

• Из центрального узла (к примеру, центрального офиса) установить множество путей тестирования, используя темные и/или активные волокна
• Расширенная проверка потерь линии до клиента позволяет измерять качество сервиса
• Программируемые тесты на критичных линиях позволяют найти и локализовать медленную деградацию волокна до того, как она начинает оказывать влияние на активное оборудование
• Определяет и локализует изгибы или обрывы волокна

Система мониторинга ВОЛС легко найдет и оценит как тип и значение деградации, так и место расположения проблемного участка. Основные виды деградации оптического волокна:

• Обрыв волокна или сильные повреждения оболочки кабеля
• Нагрузки на оболочку кабеля или волокно, распределённые вдоль заданной дистанции (например, нагрев, охлаждение и т.д.)
• Потери в сростках и механических соединениях
• Микроизгибы вплоть до 0.1 дБ
• Макроизгибы вплоть до 0.1 дБ (например, отводы, муфты, неверно уложенные патчкорды, или грубые изгибы волокна в кабельных лотках)
• Общие потери в линии вследствие деградации (например, вследствие износа отдельных компонентов, влияющих на всю оптическую линию)

До начала всех тестов, система обучается, проводя тестировании линии в течение некоторого времени и определяя допустимые пороги для каждого волокна. Например, расширяет порог для участка с воздушной линией, где наблюдаются изменения потерь в линии в течение дня. Таким образом, система не просто фиксирует появление событий на линии, но и отклонение от установленных порогов, позволяя своевременно выявить деградацию волокна.

CИСТЕМА NQMSfiber

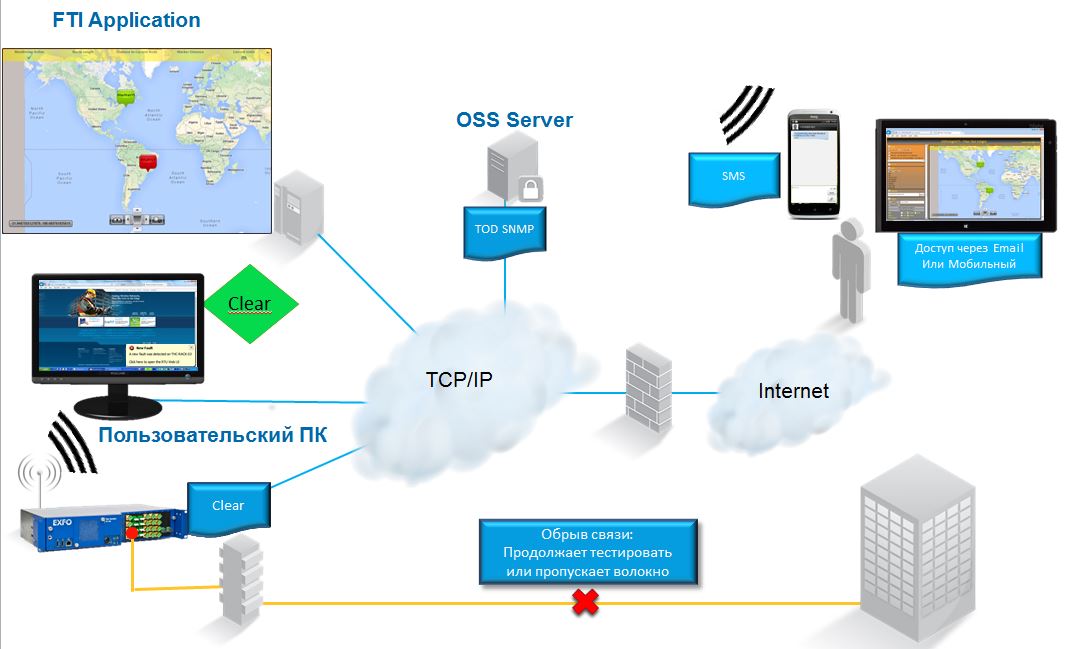

На небольших сетях система может устанавливаться отдельным автономным блоком FG-750, а для разветвленных сетей используется система NQMSfiber, которая объединяет несколько блоков, а вся информация синхронизируется с сервером. При этом даже в случае перерыва связи с сервером, каждый блок продолжает тестирование линии и сможет оповестить, в случае неисправности. Сам сервер и блок подадут сигнал о потере связи с сервером. После возобновления связи, вся накопленная информация синхронизируется.

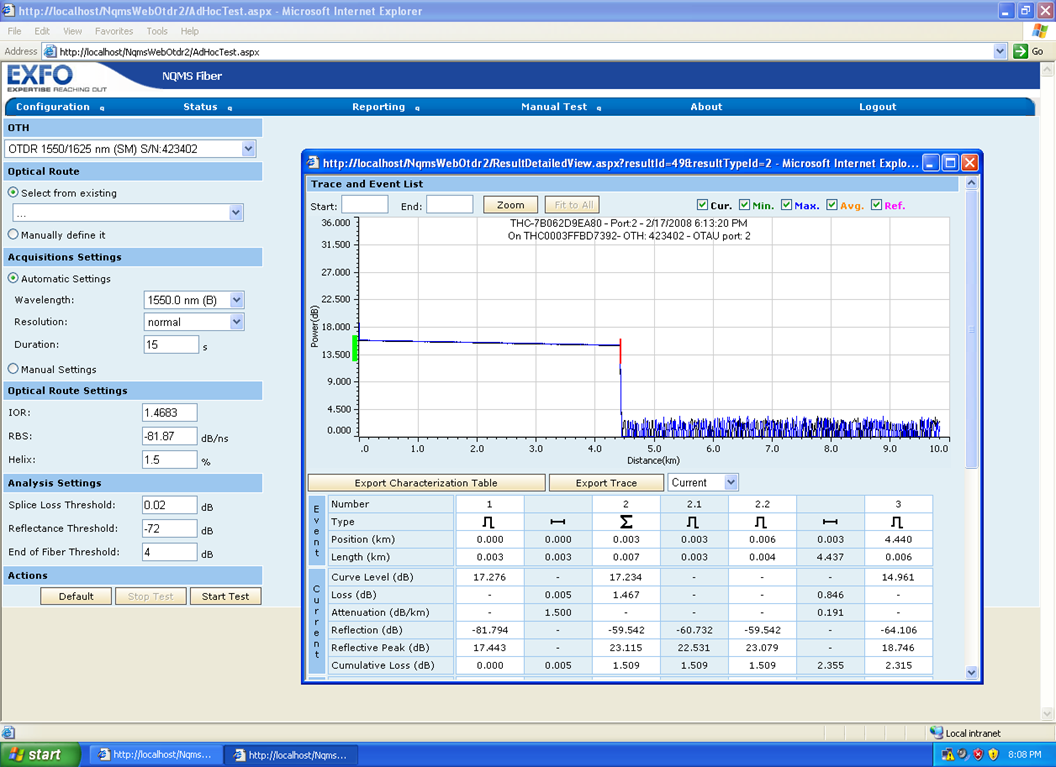

ОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ CИСТЕМЫ МОНИТОРИНГА ВОЛС NQMSfiber

• Мониторинг оптических трасс и их компонентов (в целях наладки)
• Управление аварийными сигналами: если результаты измерений превышают предустановленные пороги. Уведомления об аварии могут быть посланы определённым пользователям
• Задание отдельных пользователей и групп пользователей с различными правами доступа
• Средства создания отчётов, основанных на различных источниках данных

Технические характеристики:

Поддерживаемые модели рефлектометров:
