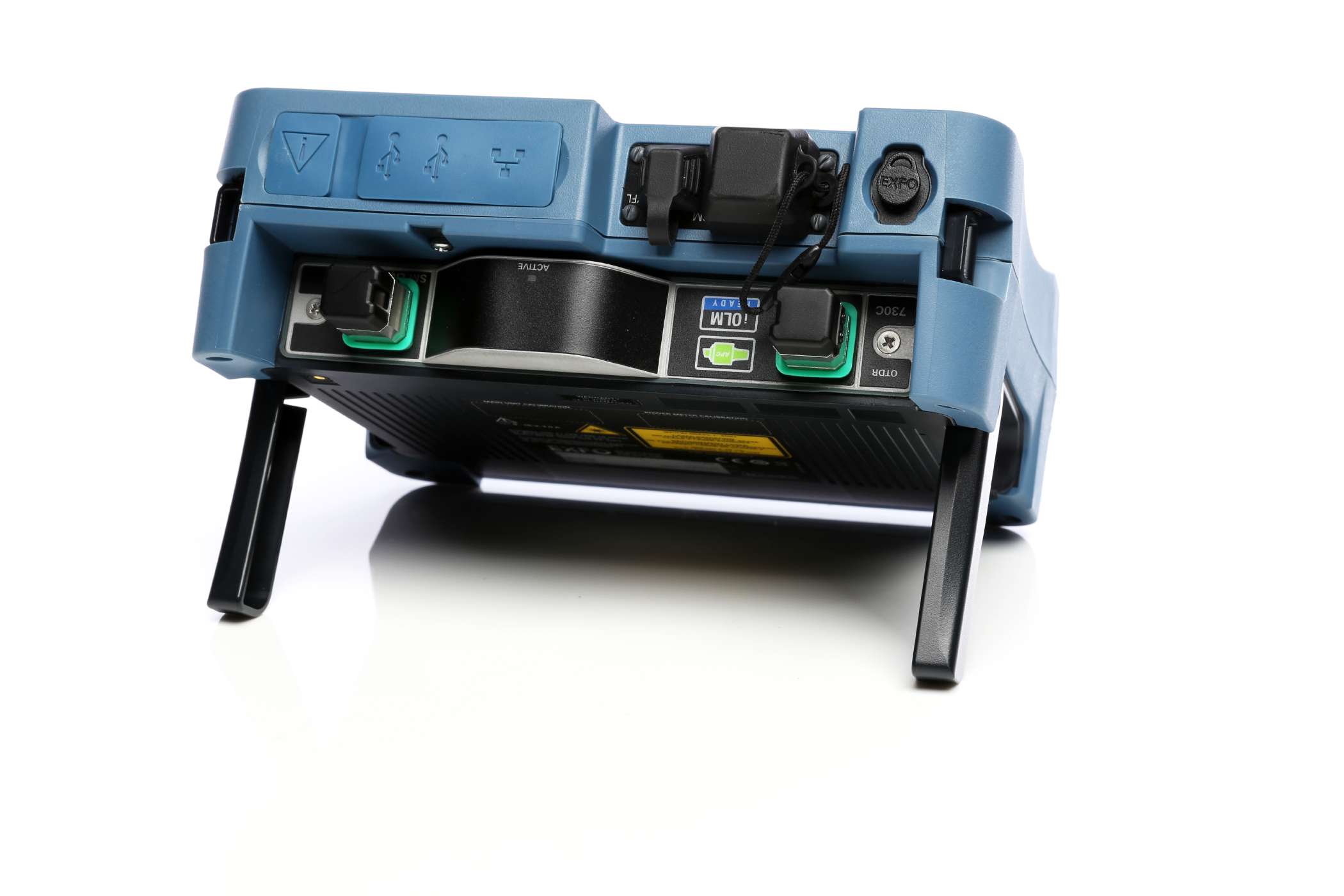

Портативный оптический рефлектометр MAX-700C – данная серия является обновлением серии MAX-700B (моделей MAX-720B и MAX-730B). Новые приборы имеют ряд конструктивных изменений (иное расположение портов, более наглядное отображение портов APC, крепеж ножек теперь расположен на самом корпусе). Но основные изменения коснулись технической части данных моделей. Появилась возможность заказать рефлектометр с многомодовым портом, увеличился динамический диапазон до 36 дБ на модели 720С и до 39 дБ на модели 730С. Уменьшилась минимальная длительность импульса до 3 нм, что позволило уменьшить мертвую зону по событию до 0,5 м (для модели 730С).
ДОКУМЕНТАЦИЯ
Портативный оптический рефлектометр MAX-700C – ОПИСАНИЕ
Оптический рефлектометр серии MAX-700C представлен двумя основными моделями, каждая из них может быть в различных модификациях.
MAX-720C LAN/WAN Access OTDR – данная модель рефлектометра отлично подходит для повседневного использования. Динамический диапазон до 36 дБ и мертвая зона до 0,7 м позволяет использовать прибор для тестирования сетей доступа, последней мили FTTx, в дата-центрах. Позволяет проводить тестирование как одномодовых, так и многомодовых линий связи.

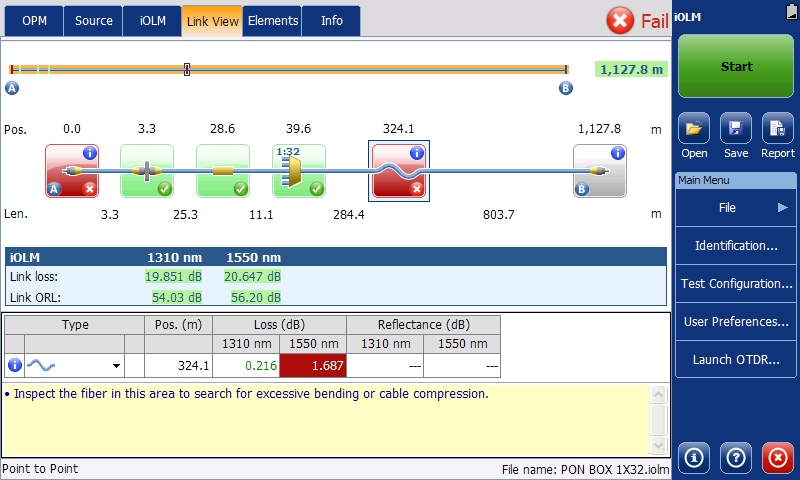

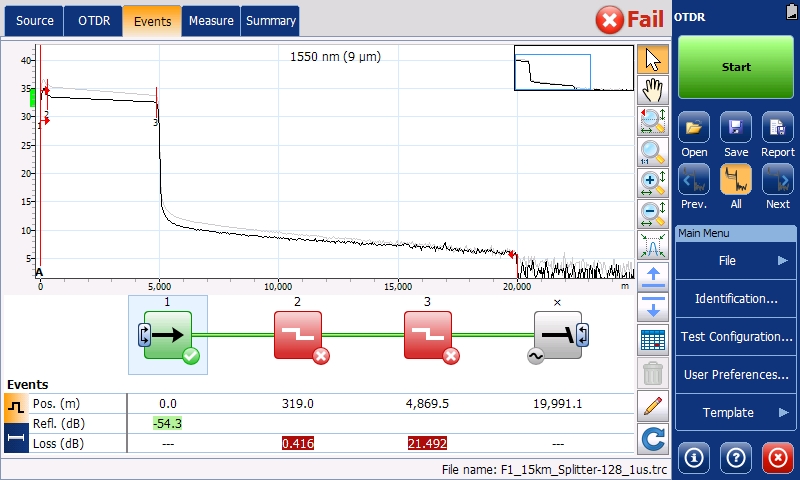

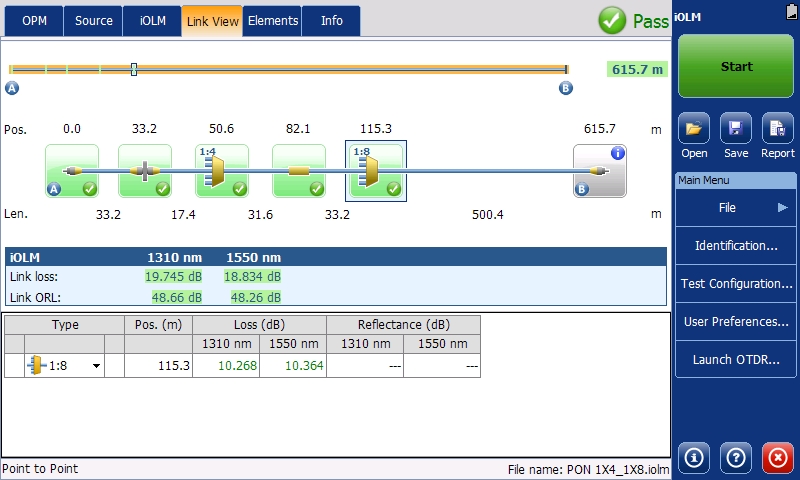

MAX-730C PON FTTx/MDU OTDR – данная модель оптимизирована для тестирования PON сетей. Динамический диапазон до 39 дБ и мертвая зона до 0,5 м позволяет тестировать линии через сплиттера с делением до 1х128. Модель имеет встроенный измеритель мощности 1490/1550 в порт для тестирования активных линий. Также данная модель позволяет активировать дополнительные возможности тестирование системы iOLM.
Все модели поддерживают установку встроенного измерителя мощности и VFL, а также Wi-Fi и Bluetooth.

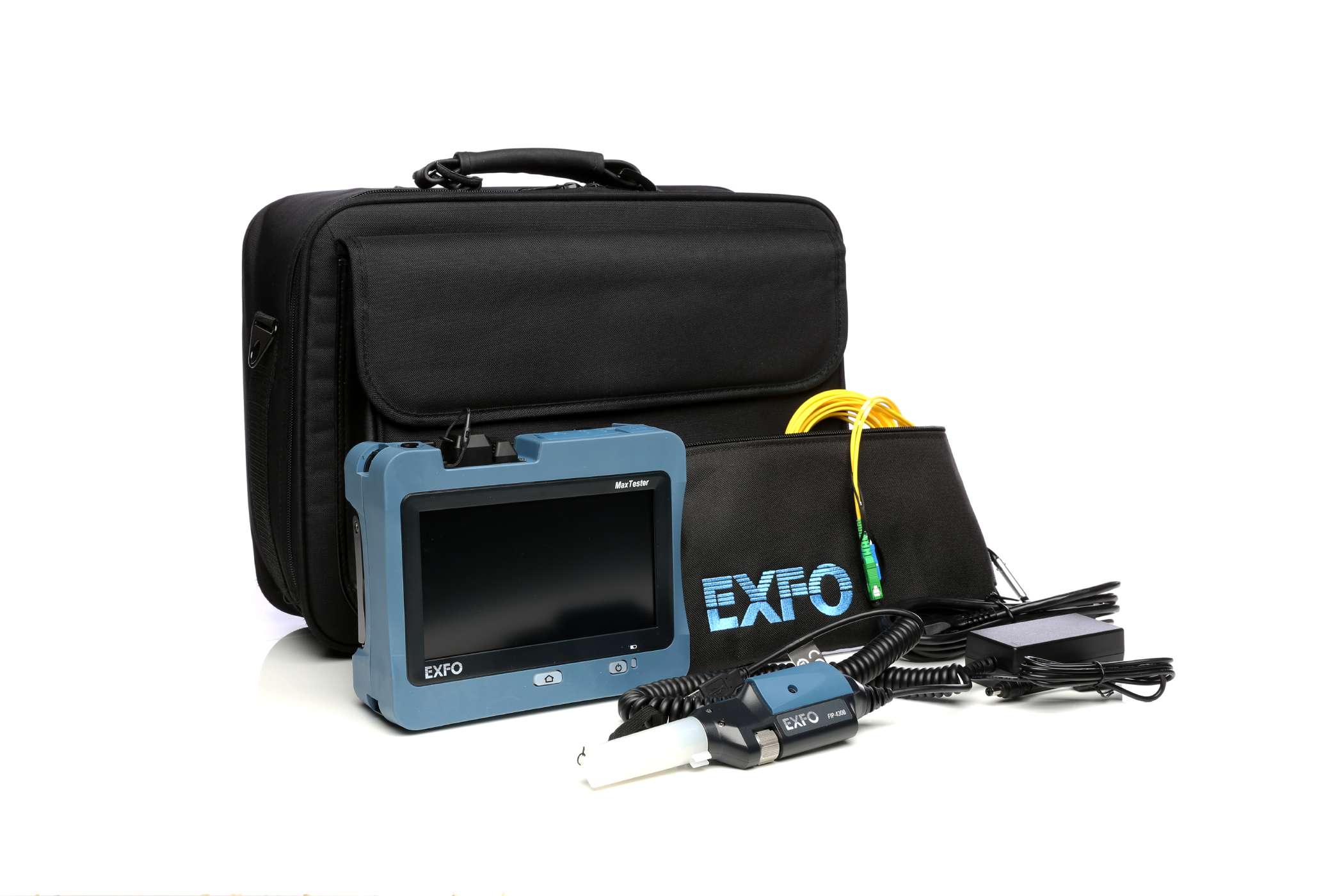

Также все модели поддерживают подключение микроскопов для оценки качества коннекторов серии FIP-400B.
Технические характеристики моделей:
| Параметр | MAX-720C | MAX-730C |
| Длины Волн, (нм) | 850 /1300 /1310 /1550 /1625 | 1310 /1550 /1625 /1650 |
| Динамический диапазон, (дБ) | 27/29/36/35/35 | 39/38/39/39 |
| Мертвая зона по событиям, (м) |
SM: 0.7
MM: 0.5
|
0.5 |
| Мертвая зона по затуханиям, (м) |
SM: 3
MM: 2.5
|
2.5 |
| Ширина импульса, (нс) | 3 – 20000 | 3 – 20000 |
| Встроенный измеритель мощности в фильтрованный порт | нет |
OPM: широкополосный
OPM2: широкополосный и FTTx
|
| Выходная мощность в режиме непрерывного излучения (дБм) |
SM: -6
MM: -3
|
2,5 |
| Поддержка технологии iOLM | да | да |
Возможные модификации моделей:
| MAX-720C-SM1 | MAX-720C, Access SM OTDR 1310/1550 nm, 36/35 dB (9/125 µm) |
| MAX-720C-SM2 | MAX-720C, SM OTDR Module Port 1: 1310/1550 nm, 36/35 dB (9/125 µm) Port 2: с фильтром 1625 nm, 35 dB (9/125 µm) для тестирования активных линий |
| MAX-720C-Q1 | MAX-720C, MM OTDR Module Port 1: 850/1300 nm, 27/29 dB (50/125 & 62.5/125 µm) Port 2: аппаратная поддержка SM 1310/1550 nm (открывается программным ключом) |
| MAX-720C-Q1-QUAD | MAX-720C, QUAD OTDR Module Port 1: 850/1300 nm, 27/29 dB (50/125 & 62.5/125 µm) Port 2: 1310/1550 nm 36/35 dB (9/125 µm) |
| MAX-730C-SM1 | MAX-730C, FTTx/PON SM OTDR 1310/1550 nm, 39/38 dB (9/125 µm) |
| MAX-730C-SM2 | MAX-730C, FTTx/PON SM OTDR Port 1 : 1310/1550 nm, 39/38 dB (9/125 µm) Port 2 : с фильтром 1625 nm, 39 dB (9/125 µm) |
| MAX-730C-SM3 | MAX-730B, FTTx/PON SM OTDR 1310/1550/1625 nm, 39/38/39 dB (9/125 µm) |
| MAX-730C-SM8 | MAX-730C, SM OTDR Module Port 1: 1310/1550 nm, 39/38 dB (9/125 µm) Port 2: с фильтром 1650 nm, 39 dB (9/125 µm) для тестирования активных линий |
| MAX-730C-SM6 | MAX-730C, SM OTDR Module Порт с фильтром 1625 nm, 39 dB (9/125 µm) для тестирования активных линий |
| MAX-730C-SM7 | MAX-730C, SM OTDR Module Порт с фильтром 1650 nm, 39 dB (9/125 µm) для тестирования активных линий |
-
