FTBx-700С – серия рефлектометрических модулей для платформы FTB-2 / FTB-2 Pro.
Включает в себя 5 основных моделей, каждая из которых имеет свои модификации. Каждая из моделей отличается используемыми длинами волн, динамическим диапазоном и оптимально подходит для определенного рода задач.
Отдельно можно выделать модуль FTBx-740C-DWC. Это рефлектометр с перестраиваемым лазером для сквозного тестирования DWDM линии по каналам стандартной ITU-T сетки.
ДОКУМЕНТАЦИЯ
Список основных моделей серии рефлектометрических модулей EXFO FTBx-700C:
FTBx-720C LAN/WAN Access OTDR – данная модель рефлектометра отлично подходит для повседневного использования. Динамический диапазон до 36 дБ и мертвая зона до 0,7 м позволяет использовать прибор для тестирования сетей доступа, последней мили FTTx, в дата-центрах. Позволяет проводить тестирование как одномодовых, так и многомодовых линий связи.
FTBx-730C PON FTTx/MDU OTDR – данная модель оптимизирована для тестирования PON сетей. Динамический диапазон до 39 дБ и мертвая зона до 0,5 м позволяет тестировать линии через сплиттера с делением до 1х128. Модель имеет встроенный измеритель мощности 1490/1550 в порт для тестирования активных линий. Также данная модель позволяет активировать дополнительные возможности тестирование системы iOLM.
FTBx-735C Metro/PON FTTx/MDU OTDR – как и модель FTB-730C предназначена для тестирования PON сетей, но позволяет проводить тестирование еще и на длине волны 1490 нм. Благодаря увеличенному динамическому диапазону до 42 дБ отлично справляется с городскими линиями связи. Модуль имеет встроенный измеритель мощности 1490/1550 в порт для тестирования активных линий, а также позволяет активировать дополнительные возможности тестирование системы iOLM.

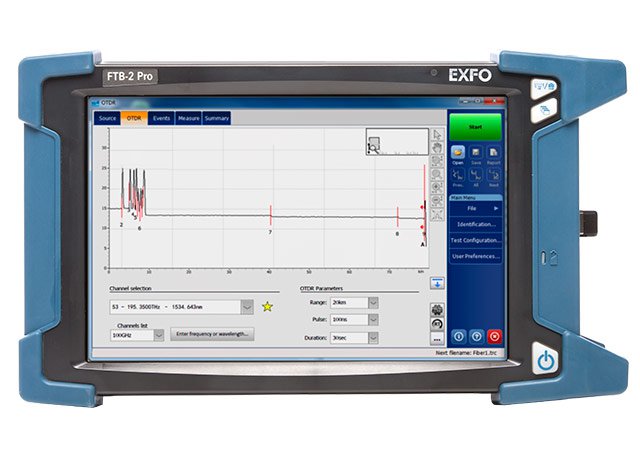

FTBx-740C-DWC TUNABLE OTDR- рефлектометр с перестраиваемым лазером в С диапазоне (1528.77-1563.86 nm). Перекрывает каналы стандартной сетки ITU-T (каналы 17 – 61) 50ГГц и 100ГГц. Также рефлектометр применим для тестирования городских сетей. Динамический диапазон до 40 дБ, мертвая зона по событию 0,8 м и по затуханию 4 м.
FTBx-740C-CWDM TUNABLE OTDR- рефлектометр с перестраиваемым лазером в СWDM диапазоне. Перекрывает каналы CWDM сетки ITU, позволяя проводить тестировании линии через мультиплексоры/демультиплексоры. Поддерживаемые длины волн: 1270/1290/1310/1330/1350/1370/1390/1410/1430/1450/1470/1490/1510/1530/1550/1570/1590/1610 нм.
FTBx-750C Metro/Long-Haul OTDR – модуль для тестирования городских сетей и протяженных оптических линий связи. Имеет наибольший динамический диапазон 46 дБ и мертвые зоны 0,5 м по событиям и 2,5 м по затуханию.
Технические характеристики моделей:
|
Параметр
|
FTBx-720C
|
FTBx-730C
|
FTBx-735C
|
FTBx-750C
|
|
Длины Волн, (нм)
|
850/1300/1310/1550/1625
|
1310 /1550 /1625 /1650
|
1310 /1490 /1550 /1625
|
1310 /1550 /1625
|
|
Динамический диапазон, (дБ)
|
27/29/36/35/35
|
39/38/39/39
|
42/41/41/41
|
1310/1550 – 46/46
1310/1550/1625 – 45/45/45
|
|
Мертвая зона по событиям, (м)
|
SM: 0.7
MM: 0.5
|
0.5
|
0.5
|
0.5
|
|
Мертвая зона по затуханиям, (м)
|
SM: 3
MM: 2.5
|
2.5
|
2.5
|
2.5
|
|
Ширина импульса, (нс)
|
3 – 20000
|
3 – 20000
|
3 – 20000
|
3 – 20000
|
|
Встроенный измеритель мощности в фильтрованный порт
|
нет
|
OPM: широкополосный
OPM2: широкополосный и FTTx
|
OPM: широкополосный
OPM2: широкополосный и FTTx
|
нет
|
|
Выходная мощность в режиме непрерывного излучения (дБм)
|
SM: -6
MM: -3
|
2,5
|
2,5
|
>1,5
|
|
Поддержка технологии iOLM*
|
да
|
да
|
да
|
да
|
Список возможных модификаций:
| FTBx-720C-SM1-XX | SM OTDR Module 1310/1550 nm, 36/35 dB (9/125 µm) |
| FTBx-720C-SM2-XX | SM OTDR Module Порт 1: 1310/1550 nm, 36/35 dB (9/125 µm) Порт 2: фильтрованный 1625 nm, 35 dB (9/125 µm) для тестирования активных линий |
| FTBx-720C-Q1-XX | MM OTDR Module Порт 1: 850/1300 nm, 27/29 dB (50/125 & 62.5/125 µm) Порт 2: Аппаратная поддержка SM 1310/1550 nm (активируется программным ключом) |
| FTBx-720C-Q1-QUAD-XX | QUAD OTDR Module Порт 1: 850/1300 nm, 27/29 dB (50/125 & 62.5/125 µm) Порт 2: 1310/1550 nm 36/35 dB (9/125 µm) |
| FTBx-730C-SM1-XX | SM OTDR Module 1310/1550 nm, 39/38 dB (9/125 µm) |
| FTBx-730C-SM2-XX | SM OTDR Module Порт 1: 1310/1550 nm, 39/38 dB (9/125 µm) Порт 2: Filtered 1625 nm, 39 dB (9/125 µm) for live fiber testing |
| FTBx-730C-SM3-XX | SM OTDR Module 1310/1550/1625 nm, 39/38/39 dB (9/125 µm) |
| FTBx-730C-SM8-XX | SM OTDR Module Порт 1: 1310/1550 nm, 39/38 dB (9/125 µm) Порт 2: фильтрованный 1650 nm, 39 dB (9/125 µm) для тестирования активных линий |
| FTBx-730C-SM6-XX | SM OTDR Module фильтрованный 1625 nm, 39 dB (9/125 µm) для тестирования активных линий |
| FTBx-730C-SM7-XX | SM OTDR Module фильтрованный 1650 nm, 39 dB (9/125 µm) для тестирования активных линий |
| FTBx-735C-SM1-XX | SM OTDR Module 1310/1550 nm, 42/41 dB (9/125 µm) |
| FTBx-735C-SM2-XX | SM OTDR Module Порт 1: 1310/1550 nm, 42/41 dB (9/125 µm) Порт 2: фильтрованный 1625 nm, 41 dB (9/125 µm) для тестирования активных линий |
| FTBx-735C-SM3-XX | SM OTDR Module 1310/1550/1625 nm, 42/41/41 dB (9/125 µm) |
| FTBx-735C-SM4-XX | SM OTDR Module 1310/1490/1550 nm, 42/41/41 dB (9/125 µm) |
| FTBx-740C-DWC | SM Tunable DWDM OTDR Module C-band 1528/1563 nm, 100/50 GHz, 40 dB (9/125 µm) |
| FTBx-740C-CW18-M8W | SM CWDM OTDR модуль с 8 активными длинами волн 1470/1490/1510/1530/1550/1570/1590/1610 nm Аппаратно поддерживает и может быть дополнен длинами волн: 1270/1290/1310/1330/1350/1370/1390/1410/1430/1450 nm |
| FTBx-740C-CW18-M10W | SM CWDM OTDR модуль с 10 активными длинами волн 1430/1450/1470/1490/1510/1530/1550/1570/1590/1610 nm Аппаратно поддерживает и может быть дополнен длинами волн: 1270/1290/1310/1330/1350/1370/1390/1410 nm |
| FTBx-740C-CW18-M18W | SM CWDM OTDR модуль с 18 активными длинами волн 1270/1290/1310/1330/1350/1370/1390/1410/1430/1450 nm 1470/1490/1510/1530/1550/1570/1590/1610 nm |
| FTBx-750C-SM1 | SM OTDR Module 1310/1550 nm, 46/45 dB (9/125 µm) |
| FTBx-750C-SM3 | SM OTDR Module 1310/1550/1625 nm, 45/45/45 dB (9/125 µm) |
-
