Автоматизированное решение «все в одном» для проверки оптоволоконных линий MPO / MTP® любого типа – ConnectorMax MPO Link Test Solution

Автоматизированное решение «все в одном» для проверки оптоволоконных линий MPO / MTP® любого типа – ConnectorMax MPO Link Test Solution

Многоволоконные разъемы MPO приобретают все большую популярность, потому что они предоставляют множество преимуществ операторам высокоскоростных сетей и интеграторам. Они используются для подключения самых быстрых линий связи, которые используются для передачи данных и предоставления клиентам сервисов, наиболее  требовательных к пропускной способности каналов, обеспечивают высокоскоростное перекрестное подключение и создают избыточную емкость канала связи.

Все больше и больше телекоммуникационных компаний переделывают свои центральные офисы в центры обработки данных (ЦОД) и внедряют кабели MPO с 12 волокнами, а иногда и с 24 волокнами. При неправильном тестировании мультиволоконные линии могут поставить под угрозу все состояние сети. Без надлежащей проверки операторам ЦОД может потребоваться одновременно отключить все критические линии для устранения неполадок.

Традиционные методы претерпевают неудачу

Традиционные решения для тестирования мультиволокна часто проигрывают в плане конструкции или цены, не могут выполнить все три критических теста или не предоставляют возможности анализа и составления отчетов. Клиентам приходится выбирать между решениями, которые либо чрезмерно превосходят их реальные требования (и являются слишком дорогими), либо не имеют крайне нужных функций и не могут решить поставленных задач. Более того, клиентам часто приходится докупать различные модули, чтобы выполнить работу.

Чтобы избежать простоев или ненужных денежных затрат, технические специалисты нуждаются в простых, легких в использовании инструментах и точном надежном методе для быстрого выполнения необходимых измерений.

Одно решение –  три теста MPO

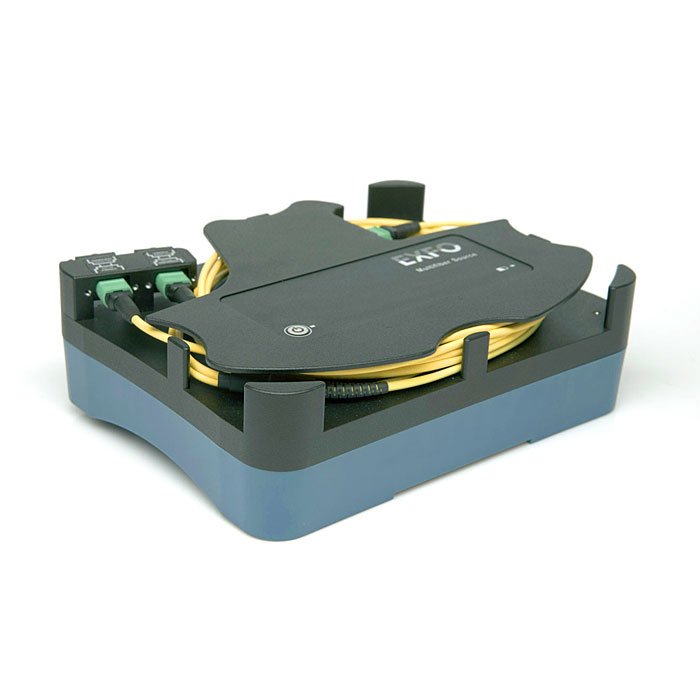

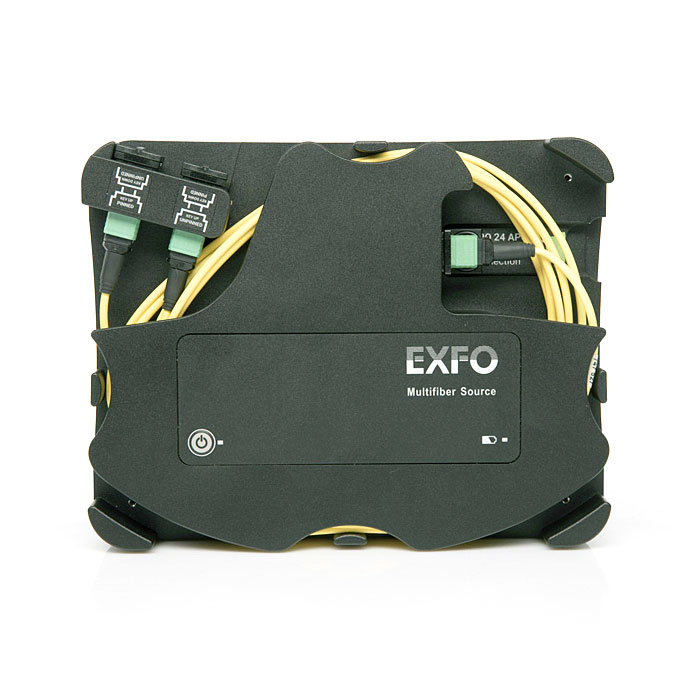

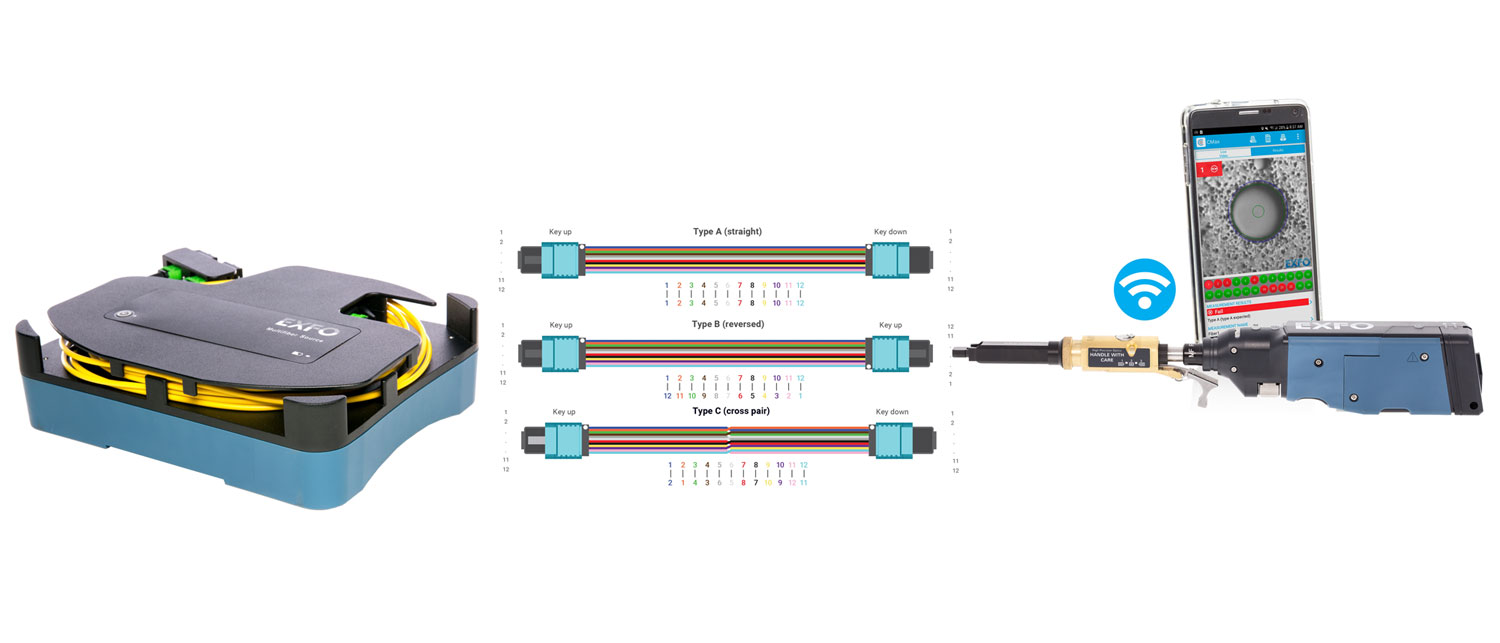

ConnectorMax MPO Link Test Solution проводит три основных теста, необходимых для проверки каналов MPO – на полярность, целостность линий и качество поверхности коннекторов в автоматическом режиме. Он соединяет источник света на одном конце кабеля с оптоволоконным контрольным датчиком для анализа на другом. Это применяется впервые в отрасли. Решение объединяет ConnectorMax Multifiber Source с ConnectorMax Fiber Inspection Probe (FIP-435) , что предоставляет быстрое и простое в использовании решение, с помощью которого можно проверить полярность, целостность линий и качество поверхности коннекторов оптоволоконных линий MPO. Это решение подходит для конкретных целей и помогает клиентам тестировать и настраивать сети с первого раза, делая развертывание более быстрым, эффективным и экономичным.

Поскольку многие клиенты уже имеют микроскоп EXFO, это решение будет очень экономичным. Инженеры уже пользуются преимуществами лучшего на рынке инструмента для проверки MPO коннекторов, устраняющего основную причину сбоев в работе сети (загрязненные или поврежденные разъемы), а теперь смогут с его помощью проверять полярность и целостность линий практически одновременно с контрольным качества поверхности коннекторов.

Результаты загружаются в ConnectorMax Analysis Software, приложение для мобильных устройств, предоставляющее четкий результат годен/не годен и имеющее возможность подготовки PDF отчета. Это облегчает техническим специалистам выполнение и просмотр результатов всех трех тестов на месте.

Проверьте полярность, целостность линий и качество поверхности коннекторов

Проверка полярности

Во время инсталляции разъемы MPO должны быть правильно соединены – это не так просто, как звучит. Обеспечение точной полярности для волоконно-оптических кабелей MPO представляет собой сложную задачу, с которой тяжело справиться из-за множества схем полярности, доступных для этих разъемов, и изменения полярности во время подключения и инсталляции. Проверка полярности особенно важна с новыми разъемами MPO, которые позволяют перенастроить полярность в полевых условиях. Проверка полярности гарантирует, что путь прохождения сигнала будет ожидаемым и будет правильно подключены приемник и передатчик.

Подтверждение целостности

Проверка целостности линии позволяет убедиться в отсутствии обрыва и в том, что сигнал проходит должным образом через линию. Это быстрый тест для кабелей на их целостность, экономящий много времени в будущем при устранении неполадок, т.к. он выполняется сразу во время инсталляции.

Оценка качества коннекторов

Поскольку загрязненные или поврежденные коннекторы являются основной проблемой сбоев сети, их проверка является приоритетной. Плохие коннекторы являются главной причиной потерь для кабелей и коротких линий до 5 км, и еще сильнее воздействуют на каналы MPO, где один грязный или поврежденный разъем может повлиять на  12 или 24 волокна.

Преимущества решения:

• Сократите расходы
• Экономьте время: получите точный ответ годен/не годен, будь то полярность, целостность линий или качество поверхности коннекторов, с помощью всего одного теста<?li>
• Экономьте время: получите полный отчет одним кликом
• Перестаньте тратить дорогие патч-корды MPO, которые находятся в отличном состоянии
• Избегайте трат на лишние приборы, которые предоставляют больше информации, чем требуется для выполнения задачи
• Инвестируйте в единое решение для выполнения всех тестов – нет необходимости в различных приборах для тестирования разных типов кабелей MPO
